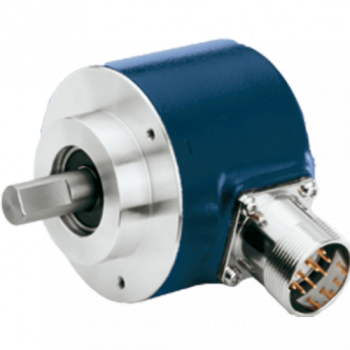

GBA2W Absoluut singleturn Volledige grootte weergeven

GBA2W Absoluut singleturn

Singleturn 18 bit
Ø6, 10 mm as
SSI uitgang
Optie: impulsuitgang

Offerte aanvragen voor dit product
Documentatie GBA2W Duits Documentatie GBA2W Duits (282.11 Kb)
Documentatie GBA2W Engels Documentatie GBA2W Engels (259.60 Kb)
Handleiding GBA2W Handleiding GBA2W Duits-Engels (208.36 Kb)
Certificaat GBA2W Certificaat GBA2W (245.52 Kb)
Behuizing ø58 mm

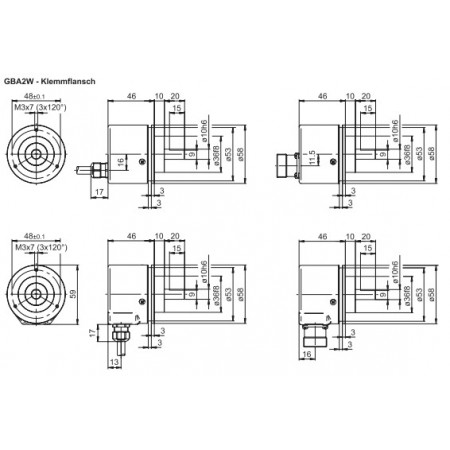

As ø10 mm klemflens

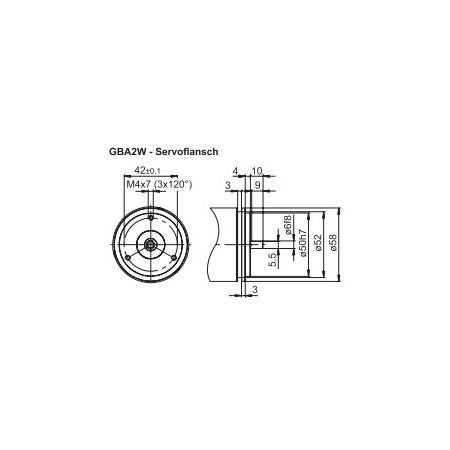

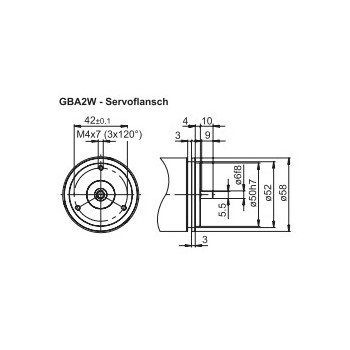

ø6 mm servoflens
Afdichting IP 54
IP 65
Toerental ≤10000 rpm (mechanisch)
≤6000 rpm (electrisch)
Materiaal Huis: staal
Flens: aluminium
Temperatuur -25...+85 °C
-40...+85 °C (optioneel)
Luchtvochtigheid 95 % non-condensing
Resistance DIN EN 60068-2-6
Vibration 10 g, 16-2000 Hz
DIN EN 60068-2-27
Shock 200 g, 6 ms
Gewicht 400 g

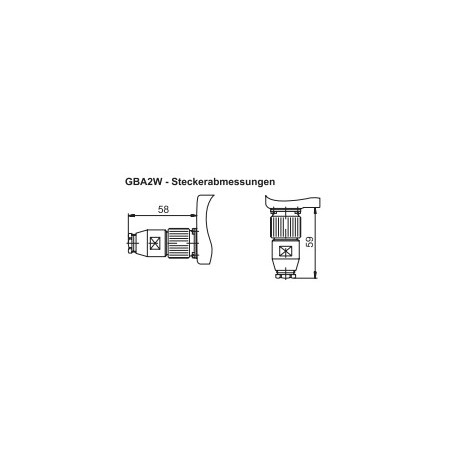

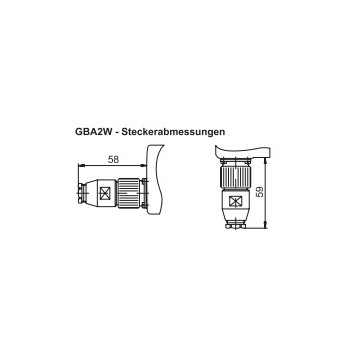

Aansluiting Stekker M23, 12-polig
Kabel 1 m

Voedingsspanning 10...30 VDC
Verbruik onbelast ≤50 mA (24 VDC)
Interface SSI
Incrementaal A 90° B (optioneel)
Resolutie 262144 / 18 bit
Incrementaal uitgang 2048 pulsen A90°B
+ inverted
Nauwkeurigheid ±0.01 °
Werkingsprincipe Optisch
Code Gray
Binair
Draairichting CW/CCW
Ingang SSI clock
Control signals UP/DOWN and zero
Uitgang SSI data: linedriver RS485
Diagnostic outputs push-pull
DIN Norm DIN EN 61000-6-2
DIN EN 61000-6-4
Diagnosefunctie Zelfdiagnose
Keurmerk UL toegelaten / E63076
