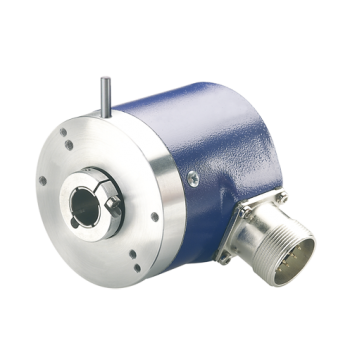

G0A2H Absoluut singleturn Volledige grootte weergeven

G0A2H Absoluut singleturn

Singleturn 14 bit
Ø10, 12, 14 mm holle as
SSI uitgang
Optie: impulsuitgang

Offerte aanvragen voor dit product
Handleiding G0_2H GB_2H Handleiding G0A2H G0L2H G0M2H GBA2H GBM2H Duits Engels (769.25 Kb)
Documentatie G0A2H Duits Documentatie G0A2H Duits (251.53 Kb)
Documentatie G0A2H Engels Documentatie G0A2H Engels (246.29 Kb)
Certificaat G0A2H Certificaat G0A2H (245.52 Kb)

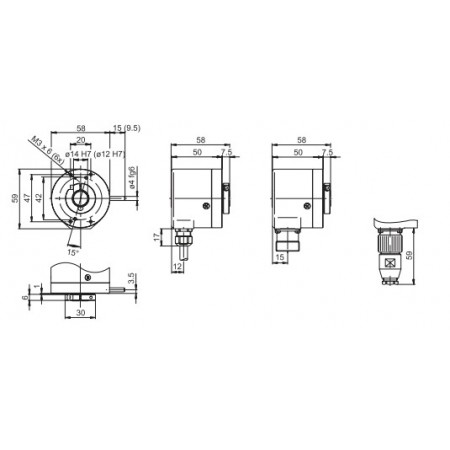

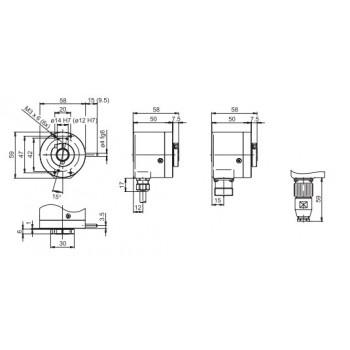

Behuizing ø58 mm
As ø10 mm holle as
ø12 mm holle as
ø14 mm holle as
Afdichting IP 54
IP 65 (optioneel)
Toerental ≤6000 rpm (mechanisch)
≤6000 rpm (electrisch)
Materiaal Huis: aluminium
Flens: aluminium
Temperatuur -25...+85 °C
-40...+85 °C (optioneel)
Luchtvochtigheid 95 % non-condensing
Resistance DIN EN 60068-2-6
Vibration 10 g, 16-2000 Hz
DIN EN 60068-2-27
Shock 200 g, 6 ms
Gewicht 400 g
Aansluiting Stekker M23, 12-polig
Kabel 1 m

Voedingsspanning 10...30 VDC
Verbruik onbelast ≤50 mA (24 VDC)
Interface SSI
Incrementaal A 90° B (optioneel)
Resolutie ≤16384 / 14 bit
Incrementaal uitgang 2048 pulsen A90°B
+ inverted
Nauwkeurigheid ±0.025 °
Werkingsprincipe Optisch
Code Gray
Binair
Draairichting CW/CCW
Ingang SSI clock
Control signals UP/DOWN and zero
Uitgang SSI data: linedriver RS485
Diagnostic and incremental outputs
DIN Norm DIN EN 61000-6-2
DIN EN 61000-6-4
Diagnosefunctie Zelfdiagnose
Keurmerk UL toegelaten / E63076
