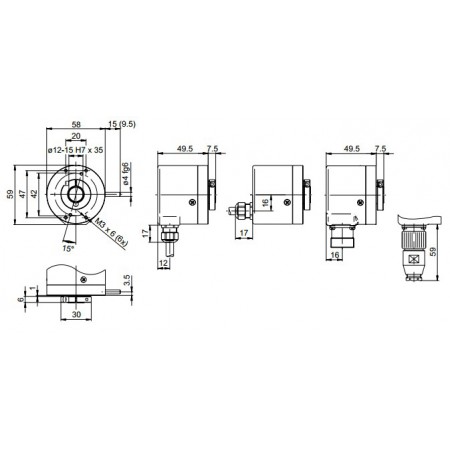

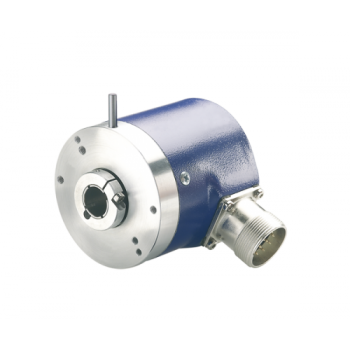

GXA2S Absoluut singleturn SSI Volledige grootte weergeven

GXA2S Absoluut singleturn SSI

Singleturn 14 bit
Ø12, 14, 15 mm holle as
SSI uitgang
Optie: impulsuitgang

Offerte aanvragen voor dit product
Documentatie GXA2S Duits Documentatie GXA2S Duits (252.46 Kb)
Documentatie GXA2S Engels Documentatie GXA2S Engels (291.61 Kb)
Handl. GC_GB_GXA2S_GXM2S SSI Handleiding GC_GB_GXA2S_GXM2S SSI Duits/Engels (289.16 Kb)
Certificaat GXA2S Certificaat GXA2S (245.52 Kb)
Behuizing ø58 mm
As ø12 mm holle as opsteek
ø14 mm holle as opsteek
ø15 mm holle as opsteek
Afdichting IP 54
IP 65 (optioneel)
Toerental 6000 rpm (mechanisch)
6000 rpm (electrisch)
Materiaal Huis: staal
Flens: aluminium
Temperatuur -25...+85 °C
-40...+85 °C (optioneel)
Luchtvochtigheid 95 % non-condensing
Resistance DIN EN 60068-2-6
Vibration 10 g, 16-2000 Hz
DIN EN 60068-2-27
Shock 100 g, 6 ms
Gewicht 250 g
Aansluiting Stekker M23, 12-polig
Kabel 1 m

Voedingsspanning 10...30 VDC
Verbruik onbelast ≤50 mA (24 VDC)
Interface SSI
Impulssignaal A 90° B (optioneel)
Resolutie ≤16384 / 14 bit
Impulssignaal 2048 pulsen A90°B + inverted
Nauwkeurigheid ±0.025 °
Werkingsmethode Optisch
Code Gray
Binair
Draairichting CW/CCW
Ingang SSI clock
Control signals UP/DOWN and zero
Uitgangs signalen SSI data: linedriver RS485
Diagnostic and incremental outputs
DIN Norm DIN EN 61000-6-2
DIN EN 61000-6-4
Diagnosefunctie Zelfdiagnose
Keurmerk UL toegelaten / E63076
