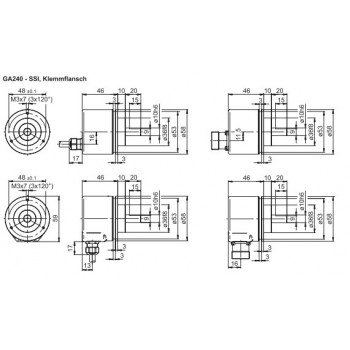

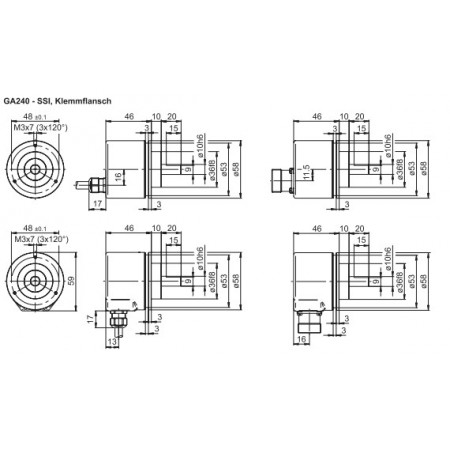

GA240 Absoluut singleturn SSI Volledige grootte weergeven

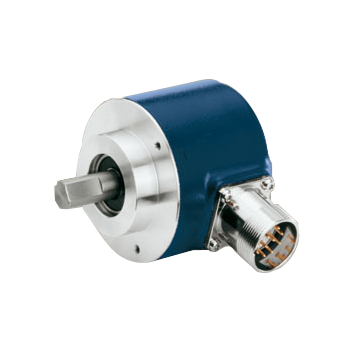

GA240 Absoluut singleturn SSI

Singleturn 14 bit
Ø10mm as, klemflens
SSI uitgang
Optie: impulsuitgang

Offerte aanvragen voor dit product
Doc. GA240 GA241 SSI Duits Documentatie GA240 GA241 SSI Duits (303.69 Kb)
Doc. GA240 GA241 SSI Engels Documentatie GA240 GA241 SSI Engels (299.08 Kb)
Handleiding GA240 GA241 SSI Handleiding GA240 GA241 SSI Duits-Engels (192.03 Kb)
Certificaat GA240 SSI Certificaat GA240 SSI (245.52 Kb)
Behuizing ø58 mm
As ø10 mm klemflens
Afdichting IP 54
IP 65
Toerental =10000 rpm (mechanisch)
=6000 rpm (electrisch)
Materiaal Huis: aluminium
Flens: aluminium
Temperatuur -25...+85 °C
-40...+85 °C (optioneel)
Luchtvochtigheid 95 % non-condensing
Resistance DIN EN 60068-2-6
Vibration 10 g, 16-2000 Hz
DIN EN 60068-2-27
Shock 200 g, 6 ms
Gewicht 250 g
Aansluiting Stekker M23, 12-polig
Kabel 1 m

Voedingsspanning 10...30 VDC
Verbruik onbelast ≤50 mA (24 VDC)
Interface SSI
Impulssignaal A 90° B (optioneel)
Resolutie ≤16384 / 14 bit
Impulssignaal 2048 pulsen A90°B + inverted
Nauwkeurigheid ±0.025 °
Werkingsprincipe Optisch
Code Gray
Binair
Programmering Geen
Draairichting CW/CCW
Uitgangssignalen SSI data: linedriver RS485
Diagnostic outputs push-pull
Incremental: push-pull or linedriver RS422
DIN Norm DIN EN 61000-6-2
DIN EN 61000-6-4
Diagnosefunctie Zelfdiagnose
Keurmerk UL toegelaten / E63076
