SDN14 - SDG0/1 - M12 Volledige grootte weergeven

SDN14 - SDG0/1 - M12

2 kanaals sensor
Messing behuizing
Breed frequentiebereik

SDN14 - SDG0/1 - M12

Offerte aanvragen voor dit product
Datablad sensoren Engels Datablad sensoren Engels (298.85 Kb)
Datablad sensoren Duits Datablad sensoren Duits (306.16 Kb)
Documentatie 2k M12 Documentatie 2kanaals M12 (326.84 Kb)

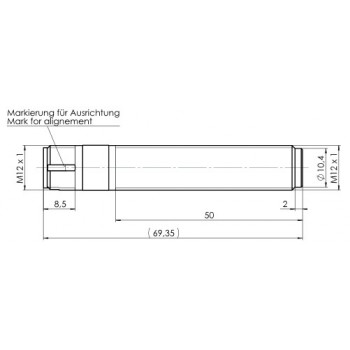

Montage DIN draad, richtingsonafhankelijk
Afdichting IP67, met aangesloten stekker
Materiaal Huis: messing
Aandraaimoment Max. 13 Nm
Switch / installatie afstand Module 1: 0,2 mm ... 1,0 mm
Module 1,25: 0,2 mm ... 1,5 mm
Module 1,5: 0,2 mm ... 1,7 mm
Module 2: 0,2mm...2,2mm
Module 2,5: 0,2 mm ... 3,2 mm

Temperatuur

SDN14.GI04.SB: -40 °C ... +125 °C
SDGx.GI04.SB: -20 °C ... +125 °C
--> bij gebruik van de sensor met opgeplakte afdichting
Max. druk op meetoppervlak 10 bar
Shock Weerstand (EN 60068-2-27) 30 g @ 11 ms
Temperatuur wisseling 20 cyclussen: 25 min @ +125 °C lcuht--> 10 min @ +20 °C water
100 cyclussen @ -40 °C ... +125 °C @ 5 K/min
Gemiddelde levensduur (elektronisch) SDN14.GI04.SB: MTTF: 22,5 jaar (199.000 h) bij +100 °C
SDN14.GI04.SB: MTTFd: 45 jaar (398.000 h) bij +100 °C

Voeding SDN14.GI04.SB: 7 VDC ... 30 VDC
SDGx.GI04.SB: 8 VDC ... 30 VDC
Stroomverbruik < 30 mA @ 30 VDC
Frequentie bereik 0,1 Hz ... 20 kHz
Stroombelasting < 50 mA
Bescherming tegen kortsluiting SDN14.GI04.SB: Ja, uitgang tegen massa
SDGx.GI04.SB: ja, uitgang tegen massa en voeding
Beveiliging tegen omgekeerde polariteit Ja
Isolatieweerstand 200 VDC

Uitgang

SDN14.GI04.SB: rechthoek, 2 frequentie signaal, NPN zonder pull-up weerstand
SDG0.GI04.SB: rechthoek, 2 frequentie signaal, push-pull
SDG1.GI04.SB: rechthoek, 1 frequentie signaal, digitaal signaal richting, push-pull
Uitgangs signaalniveau SDN14.GI04.SB: Low: 0,5V
SDGx.GI04.SB: Low: < 2 V, High: > Ub-2 V
Arbeidscyclus 50% ± 10%

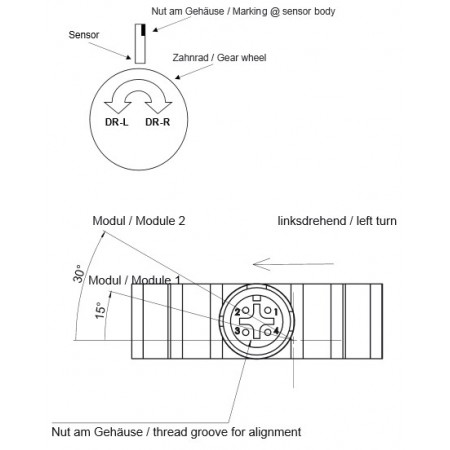

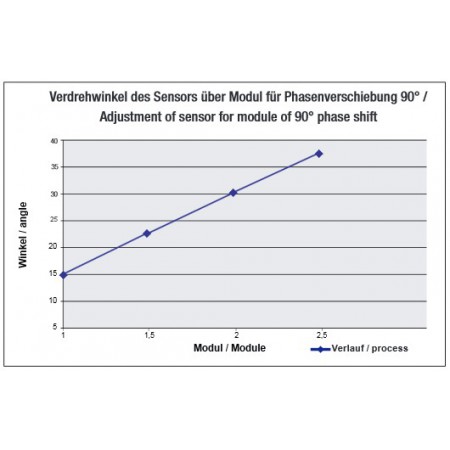

Fase verschuiving (afhankelijk van module) Fase vershuiving van 90° allen mogelijk voor module 1 ... 2.5 via aanpassing van de sensor bouwvorm
Stijg-, dalings tijd <5 μs @ RL = 1,5 kΩ und / and VDC = 15 V
Jitter (som van alle verschillen per halve periode) < 5%
Stekker 1: VDC
2: Kanaal A
3: Massa
4: Kanaal B
Stekker design 4-pins binder connector, gemonteerd op de sensor, M12 (man)

Verklaring van overeenstemming

EN 61000-4-2:2009: 8 kV lucht, 4 kV contact
EN 61000-4-3:2006 + A1:2008 + A2:2010
EN 61000-4-4:2004 + A1:2010
EN 61000-4-6:2009
EN 61000-4-8:2010
