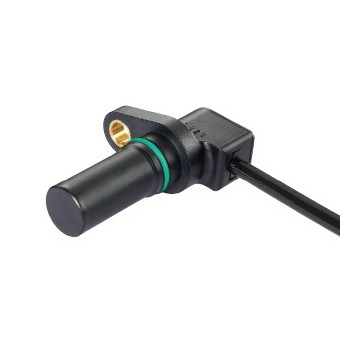

SDN6 - FK serie Volledige grootte weergeven

SDN6 - FK serie

2 kanaals sensor
Kunststof behuizing
Breed frequentiebereik
Breed temperatuurbereik

SDN6 - FK serie

Offerte aanvragen voor dit product
Datablad sensoren Engels Datablad sensoren Engels (298.85 Kb)
Datablad sensoren Duits Datablad sensoren Duits (306.16 Kb)
2-Kanal Hall Diff. FK Documentatie 2-Kanal Hall Diff. FK (2,441.47 Kb)

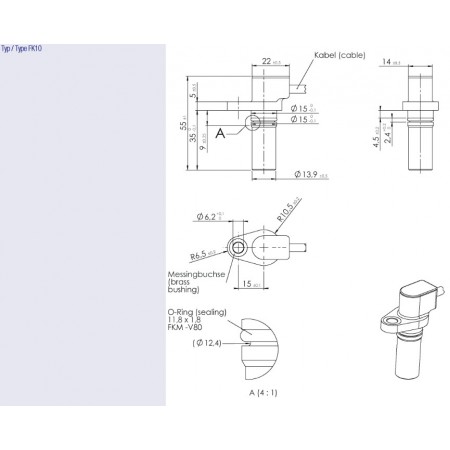

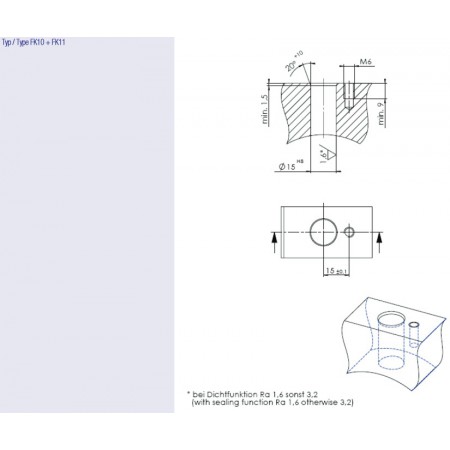

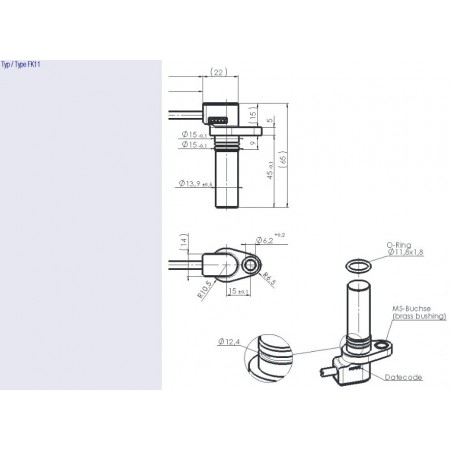

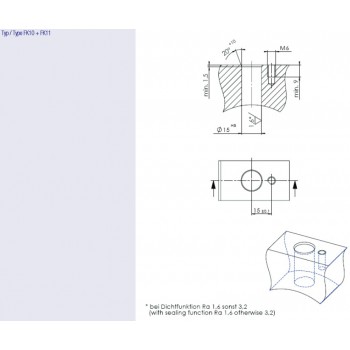

Montage Richtingsafhankelijk met asymmetrische flens
Afdichting IP65
Huis Flens, haakse kabeluitgang (180º op de as van de bevestigingsschroef)
Materiaal Huis: kunststof (KPPS-GF40, UL 94, V-0)
Aandraaimoment Max. 10 Nm

Switch / installatie afstand

Module 1: 0,3 mm ... 1,0 mm
Module 1,25: 0,3 mm ... 1,5 mm
Module 1,5: 0,3 mm ... 1,7 mm
Module 2: 0,3 mm ... 2,2 mm
Module 2,5: 0,3 mm ... 3,2 mm
Temperatuur bij gebruik -40 °C ... +140 °C

Temperatuur

EN 60068-2-1 Ab, Ad, Ad: -40 °C, 16 h
EN 60068-2-2 Bb: +100 °C, 16 h
EN 60068-2-2 Bd: +70 °C, 16 h

Temperatuur wisselingen

EN 60068-2-30 Db: +25 °C ... +55 °C, 6*24 h
EN 60068-2-14 Nb: 25 x, -10 °C ... +70 °C, +3°/min, -1 °C/min, Plateau 1 h
EN 60068-2-38: 0 x 24 h, 95 % RF
Max. druk op meetoppervlak Max 1,25 bar
Weerstand Shock (EN 60068-2-27) 50 g @ 11 ms, 3 x in iedere richting
Shock (EN 60068-2-29) 40 g @ 6 ms, 500 x in iedere richting
Shock (free fall) (EN 60068-2-32) 1 x 1000 mm op beide zijden
Breedband ruis 10 Hz 18 m²/s³, 20 Hz 36 m²/s³, 30 Hz 36 m²/s³, 80 Hz 1 m²/s³, 1000 Hz 1 m²/s³ 2uur, 3 richtingen
Gemiddelde levensduur (elektronisch) MTTF: 75 jaar (655.000 h) bij +100 °C
MTTFd: 150 jaar (1.300.000 h) bij +100 °C

Voeding 4,5 VDC ... 24 VDC

Stroomverbruik

5 V: 7,6 mA ... 17,6 mA
12 V: 7,8 mA ... 17,8 mA
24 V: 8,0 mA ... 18 mA
Zonder pull-up weerstand, omgevingstemperatuur + 25 ºC
Frequentie bereik 0 Hz ... 20 kHz (een signaal verandering na uitschakeling mogelijk)
Stroombelasting < 40 mA
Bescherming tegen kortsluiting Ja, uitgang tegen massa, uitgang tegen voeding (VDC) tot max. 50mA
Beveiliging tegen omgekeerde polariteit Ja, bij correct aangesloten uitgangen (max. 50mA)
Isolatieweerstand 1000 VDC

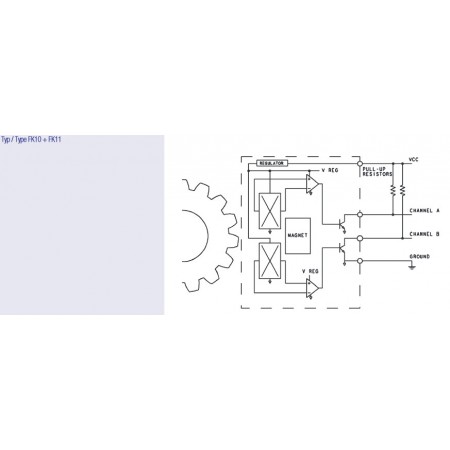

Uitgang Rechthoek, 2 frequentie signaal, open collector
Uitgangs signaalniveau Low: 0,6V
Draairichting en uitgangssignaal Flens rechts, versnelling draait met de klok mee
--> Signaal A volgt, Signaal B leidend.
Arbeidscyclus Module 1...2,5: 50% ± 10%
Faseverschuiving links-, rechtsom Module 1,25: 270° ±45° / 90° ±45°
Module 1,72: 270° ±45° / 90° ±45°

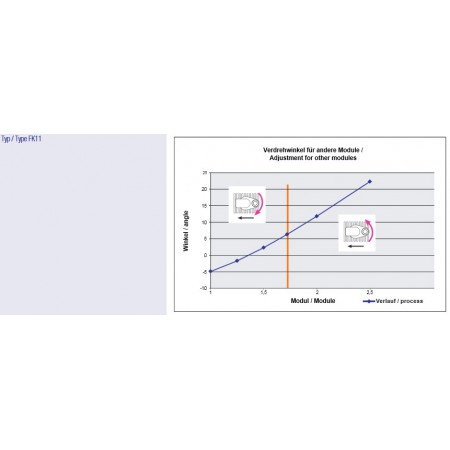

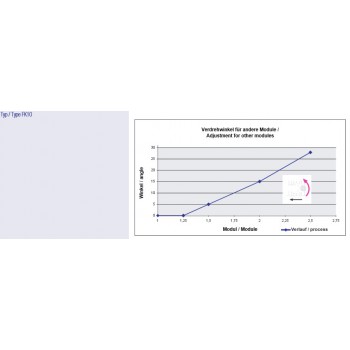

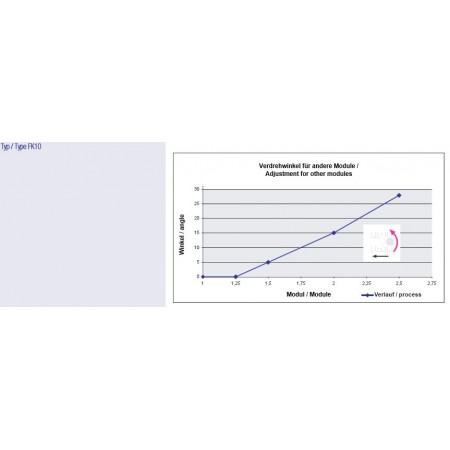

Fase verschuiving (afhankelijk van module) Fase verschuiving van 90 º/ 270 º alleen mogelijk met module max. 2,5 via aanpassing van de sensor bouwvorm
Stijg-, dalings tijd <10 µs
Kabel 4 draad, 0,34 mm², niet afgeschermd
Aansluitkabel Rood: VDC
Blauw: Kanaal B
Wit: Kanaal A
Zwart: Massa
EMC-Normen EN 61000-6-3: emissie, niet van toepassing
EN 61000-6-2: bestraling
Verklaring van overeenstemming EN 61000-4-2:1995 + A1:1998 + A2:2001: 15 kV lucht, 8 kV contact
EN 61000-4-3:2006 + A1:2007: Criterium A, RF immuniteit: signaalsterkte: 200 V/m, 1 kHz AM 80 %
EN 61000-4-4:2004: Criterium B, transiënten, 2 kV, common mode
EN 61000-4-6:1996 + A1:2001
EN 61000-4-8:1993 + A1:2001
