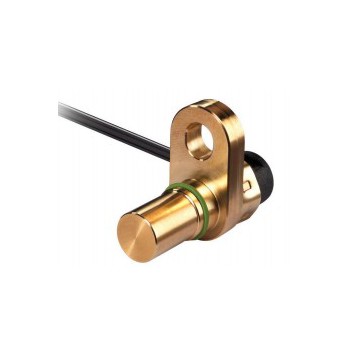

SHZ1 - FE serie Volledige grootte weergeven

SHZ1 - FE serie

2 kanaals sensor
Messing behuizing
Breed temperatuur bereik

SHZ1 - FE serie

Offerte aanvragen voor dit product
Datablad sensoren Engels Datablad sensoren Engels (298.85 Kb)
Datablad sensoren Duits Datablad sensoren Duits (306.16 Kb)
2-Kanal Hall PWM FE Documentatie 2-Kanal Hall PWM FE (2,208.80 Kb)

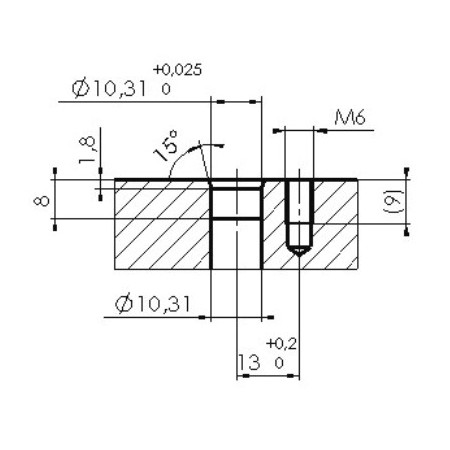

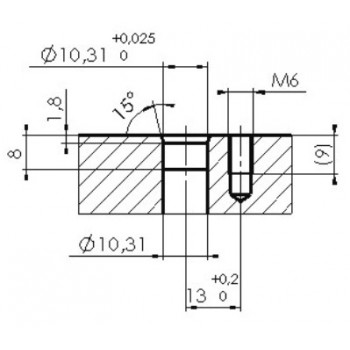

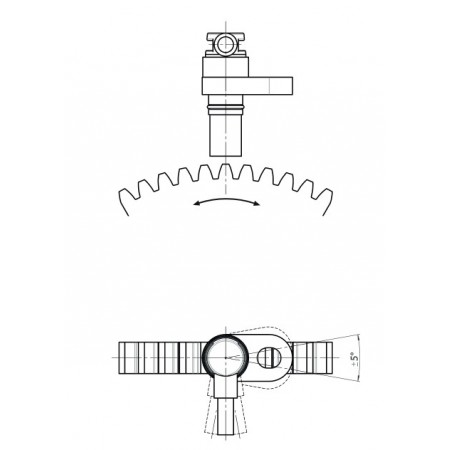

Montage Richtingsafhankelijk met asymmetrische flens
Afdichting IP67, IP6K9K

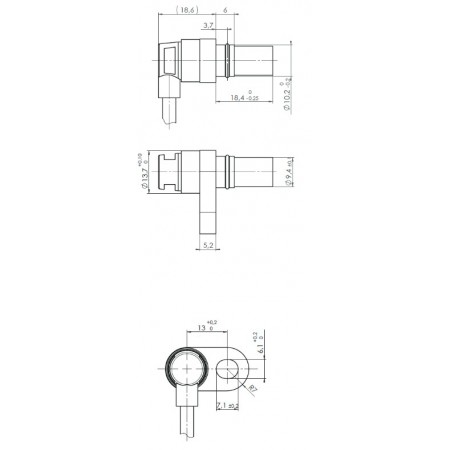

Huis Flens, haakse kabeluitgang (90º op de as van de bevestigingsschroef)
Materiaal Huis: messing
Aandraaimoment Max. 8 Nm

Switch/ installatie afstand

Module 1,25: 0,2 mm ... 1,4 mm
Module 1,5: 0,2 mm ... 1,8 mm
Module 2: 0,2 mm ... 2,4 mm
Module 3: 0,2 mm ... 2,9 mm
Temperatuur -40 °C ... +140 °C
Max. druk op meetoppervlak Statisch 25 bar
Weerstand Vibratie 0,05 g²/HZ 20 HZ...2000 HZ
Shock 100 g @ 6 ms, 3x in iedere richting
Temperatuur schok 20 cyclussen: 25 min @ +140 ºC lucht --> 10 min @ +20 ºC water
Temperatuur wisseling 100 cyclussen: -40 ºC tot +125 ºC @5K/min
Gemiddelde levensduur MTTF: 125 jaar (1.090.000) bij + 100 ºC
MTTFd: 250 jaar (2.100.000) bij + 100 ºC

Voeding 4,5 VDC ... 20 VDC
Frequentie bereik 0 Hz ... 12 kHz
Stroombelasting < 200 mA
Bescherming tegen kortsluiting Ja, uitgang tegen massa; uitgang tegen voeding (VDC) tot max 200mA
Beveiliging tegen omgekeerde polariteit Ja, bij correct aangesloten uitgang (max.195mA)
Isolatieweerstand 500 VDC
Uitgang PWM
Uitgangs signaalniveau Low: 4mA...9mA/High: 12mA...17mA - typisch: 7mA / 14mA
Stijg-, dalings tijd <10 µs
Kabel 2-core, 0, 35mm², niet afgeschermd
Aansluitkabel Rood: VDC
Zwart: Signaal

EMC-Normen

ISO 11452-5:2005-8
ISO TR 10605:2008
ISO 7637-1:2002

Verklaring van overeenstemming

EN 61000-4-2:1995 + A1:1998 + A2:2001:
EN 61000-4-3:2006 + A1:2007
EN 61000-4-4:2004 + A1:2004
EN 61000-4-6:2007 + Corrigendum 2007
EN 61000-4-8:1993 + A1:2001
