SHS0/1 FE Baureihe Volledige grootte weergeven

SHG0/1 FE serie

2 kanaals sensor
Messing behuizing
Richtingsafhankelijke inbouw

SHG0/1 FE serie

Offerte aanvragen voor dit product
Datablad sensoren Engels Datablad sensoren Engels (298.85 Kb)
Datablad sensoren Duits Datablad sensoren Duits (306.16 Kb)
Documentatie 2k FE Baureihe Documentatie 2kanaals FE Baureihe (432.97 Kb)

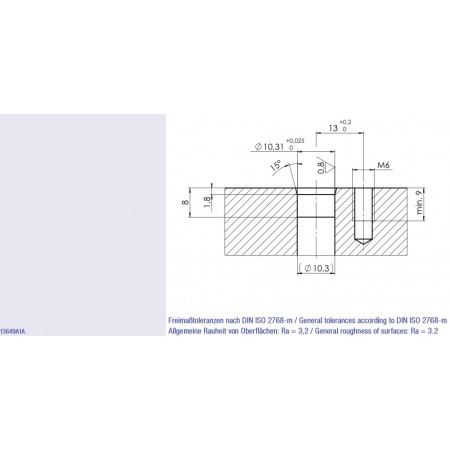

Montage Richtingsafhankelijk met asymmetrische flens
Afdichting P6K9K, IP67

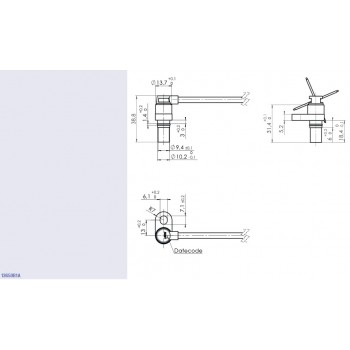

Huis Flens, haakse kabeluitgang (90º op de as van de bevestigingsschroef)
Materiaal Huis: messing
Aandraaimoment Max. 8 Nm
Switch/ installatie afstand Module 2: 0,2mm...1,0mm
Temperatuur -40 °C ... +125 °C
Max. druk op meetoppervlak Statisch 25 bar
Weerstand Vibratie 0,05 g²/HZ 20 HZ...2000 HZ
Shock 25 g @ 6 ms, 3x in iedere richting
Temperatuur schok 20 cyclussen: 25 min @ +125 ºC lucht --> 10 min @ +20 ºC water
Temperatuur wisseling 100 cyclussen: -40 ºC tot +125 ºC @5K/min

Voeding 8 VDC ... 32 VDC
Stroomverbruik < 30 mA @ 30 VDC
Frequentie bereik 0 Hz ... 15 kHz
Stroombelasting < 50 mA
Bescherming tegen kortsluiting Ja
Beveiliging tegen omgekeerde polariteit Ja
Isolatieweerstand 500 VDC
Uitgang SHG0.FE01.E1R: rechthoek, 2 frequentie signaal, push pull
SHG1.FE01.E1R: rechthoek, 1 frequentie signaal en een
digitale uitgang, push pull
Uitgangs signaalniveau Low: <2 V, High: >Ub-2V

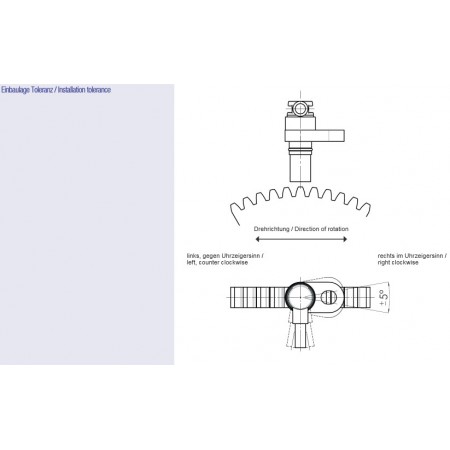

Draairichting en uitgangssignaal SHG0.FE01.E1R: flens rechts, versnelling draait met de klok mee
--> Signaal A leidend, Signaal B volgt.
SHG1.FE01.E1R: flens rechts, versnelling draait met de klok mee
--> Digitaale uitgangs signaal = laag
Arbeidscyclus 50% ± 20%
Faseverschuiving links-, rechtsom Module 2: 90º ±45º
Stijg-, dalings tijd <5 µs
Kabel 4 draads, 0, 35mm², niet afgeschermd
Aansluitkabel Rood: VDC
Wit: Kanaal A/ draairichting
Blauw: Kanaal B/ frequentie
Zwart: Massa
EMC-Normen ISO 11452-5:2005-8
ISO 11452-2:2004
ISO TR 10605:2008
ISO 7637-1:2002
Verklaring van overeenstemming EN 61000-4-2:2009
EN 61000-4-3:2006 + A1:2008 + A2:2010
EN 61000-4-4:2004 + A1:2010
EN 61000-4-6:2009
EN 61000-4-8:2010
