SDN11/12 FE Hochdruck baureihe Volledige grootte weergeven

SDN11/12 FE High pressure serie

1 kanaals sensorMessing behuizing
Detectie vanaf 0.1 Hz
Richtingsafhankelijke inbouw

SDN11/12 FE High pressure serie

Offerte aanvragen voor dit product
Datablad sensoren Engels Datablad sensoren Engels (298.85 Kb)
Datablad sensoren Duits Datablad sensoren Duits (306.16 Kb)
Documentatie FE HD Baureihe Documentatie FE Hockdruck Baureihe (389.02 Kb)

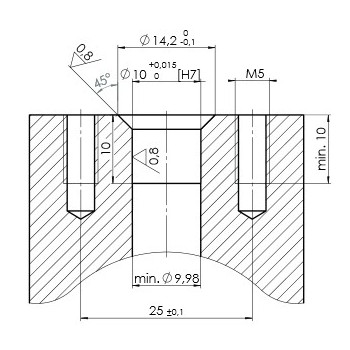

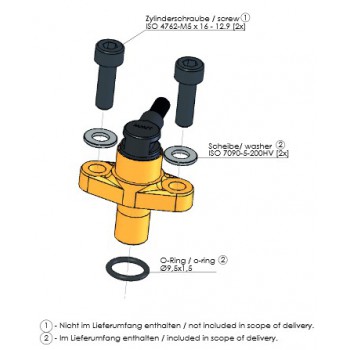

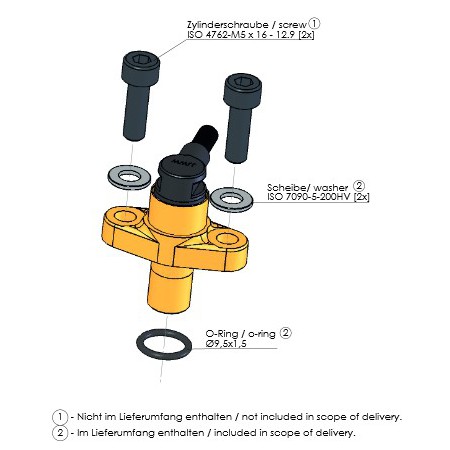

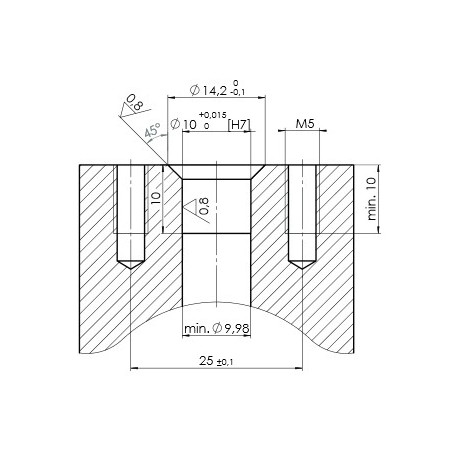

Montage Richtings afhankelijk met symmetrische flens
Afdichting IP6K9K, IP67

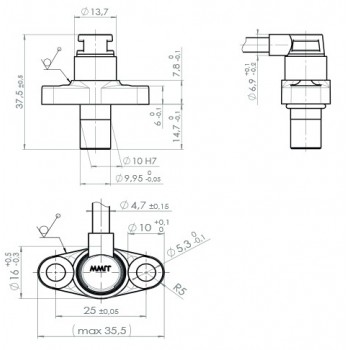

Huis Met flens, haakse kabeluitgang
Materiaal Huis: messing
O-Ring specificaties NBR shore-hardheid A 70: -30 ºC...+100 ºC
Aandraaimoment Max. 8 Nm + 0,5 Nm
Switch / installatie afstand Module 1,25: 0,2...0,7 mm
Module 1,5: 0,2...1,1 mm
Module 2: 0,2...1,7 mm
Module 3: 0,2... 2,2 mm
Temperatuur bij gebruik -30°C...+125 °C
Max. druk op meetoppervlak
Statisch en dynamisch
Dynamisch: 210 bar volgens ISO 6605:2002 (testdruk 280bar/1.000.000 cyclussen
Statisch: 210 bar volgens ISO 19879:2010 (testdruk 370bar/1h)
Weerstand Vibratie 0,05 g²/HZ 20 HZ...2000 HZ elke as 300 min
Shock 100 g @ 6 ms, 12x in iedere richting
Temperatuur schok 20 cyclussen: 25 min @ +140 ºC lucht --> 10 min @ +20 ºC water
Temperatuur wisseling 100 cyclussen: -40 ºC tot +125 ºC @5K/min
Gemiddelde levensduur MTTF: 290 jaar (2.500.000h) bij +100 ºC
MTTFd: 580 jaar (5.000.000h) bij +100 ºC

Voeding SDN11: 4,5...24 VDC
SDN12: 12,5...32 VDC
Stroomverbruik <30 mA @ 30 VDC
Frequentie bereik 0,1 Hz...20 kHZ
Stroombelasting <40 mA
Bescherming tegen kortsluiting Ja, bescherming tegen aarde, bescherming tegen voeding (VDC) max. 50 mA
Beveiliging tegen omgekeerde polariteit Ja, bij correcte bedrading (max. 50 mA)
Isolatieweerstand 500 VDC
Uitgang Rechthoek, open collector, zonder pull-up
Uitgangs signaalniveau Low <0.6 V
Arbeidscyclus 50% ± 10%
Stijg-, dalings tijd <10 µs
Kabel 3 draad, 0,35 mm², niet afgeschermd
Aansluitkabel Rood: VDC
Blauw: Signaal
Zwart: Massa

EMC-Normen

ISO 11452-5:2005-8
ISO 11452-2:2004
ISO 10605:2008

Verklaring van overeenstemming

EN 61000-4-2:1995 + A1:1998 + A2:2001
EN 61000-4-3:2006 + A1:2007
EN 61000-4-4:2004
EN 61000-4-6:2007 + Corrigendum 2007
EN 61000-4-8:1993 + A1:2001
