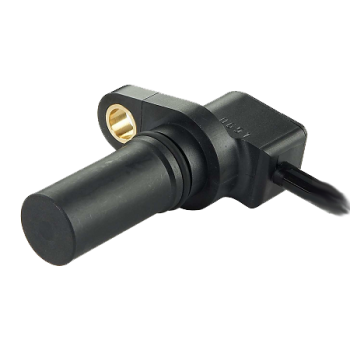

SHZ0 - FK serie

2-kanaals sensor
Kunststof behuizing
Breed temperatuur bereik
PWM signaal

Offerte aanvragen voor dit product
Datablad sensoren Engels Datablad sensoren Engels (298.85 Kb)
Datablad sensoren Duits Datablad sensoren Duits (306.16 Kb)
Documentatie PWM Baureihe FK Documentatie PWM Baureihe FK (447.29 Kb)
  • Kenmerken mechanisch
    • Montage Richtingsafhankelijk met asymmetrische flens
    Afdichting IEC 529: IP65
    Huis Flens, haakse kabeluitgang (90º op de as van de bevestigingsschroef)
    Materiaal huis: Kunststof (PPS-GF40, UL 94, V-0)
    Plastic (PPS-GF40 , UL 94, V-0)
    Aandraaimoment Max. 10 Nm
    Switch/ installatie afstand Module 1: 0,3 ... 1,0mm
    Module 1,25: 0,3 ... 1,7mm
    Module 1,5: 0,3 ... 2,3mm
    Module 2: 0,3 ... 2,8mm
    Module 2,5: 0,3 ... 3,4mm
    Module 3: 0,3 ... 3,2mm
    Module 4: 0,3 ... 4,0mm
    Module 1 tot 1,25 met toegnomen jitter
    Temperatuur -40 °C ... +140 °C

    Vibratie weerstand

    		 IEC 68-2-64:
    10Hz 18m²/s³,
    20Hz 36m²/s³,
    30 Hz 36m²/s³,
    180 Hz 1m²/s³,
    1000Hz 1m²/s³,
    in 3 richtingen elke 2 uur

    Shock weerstand

    		 IEC 60068-2-27 Ea: 50 g @ 11ms, 3x in iedere richting,
    IEC 60068-2-29 Eb: 40 g @ 6ms, 500x in iedere richting,
    IEC 60068-2-32 Ed: 2x 1000mm aan elke kant

  • Kenmerken elektrisch
    • Voeding 4,3 ... 20V DC
    Stroomverbruik 4mA ... 17mA
    Frequentie bereik voorwaarts 0Hz ... 12kHz
    Frequentie bereik achterwaarts 0Hz ... 6kHz
    Bescherming tegen kortsluiting Ja, uitgang tegen voeding en massa
    Beveiliging tegen omgekeerde polariteit Ja, tot 18V
    Isolatieweerstand 1000 VDC
    Uitgang PWM

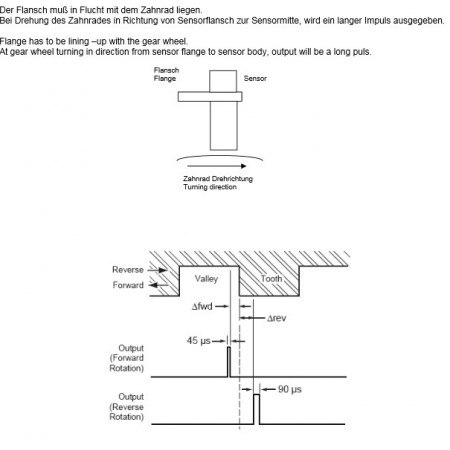

    Puls breedte voorwaarts 38...52 µs
    Puls breedte achterwaarts 76...104 µs
    Uitgangs signaalniveau Low: 4...9 mA / High:12...17 mA

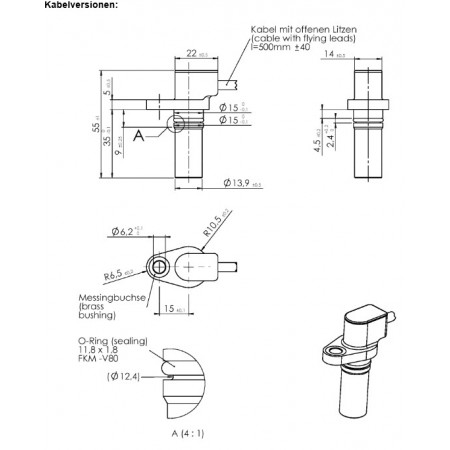

    Aansluitkabel Rood: 4,3 ... 20V DC
    Zwart: Signaal

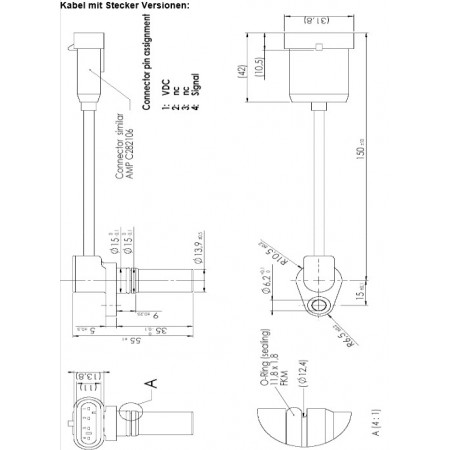

    Aansluitstekker 1: V DC
    2: nc
    3: nc
    4: Signaal

    EMC-Normen

    		 ISO 11452-3; 0,1...200MHz 80% AM (100V/m) Performance class A
    ISO 11452-3; 0,1...200MHz 80% CW (100V/m) Performance class A
    ISO 7637-2: Pulse 1 Performance Class C
    ISO 7637-2: Pulse 2 Performance Class C
    ISO 7637-2: Pulse 3a Performance Class C
    ISO 7637-2: Pulse 3b Performance Class B
    ISO 7637-2: Pulse 5 Performance Class C
    ESD ISO/TR 10605; 4kV Luft / 4kV contact
