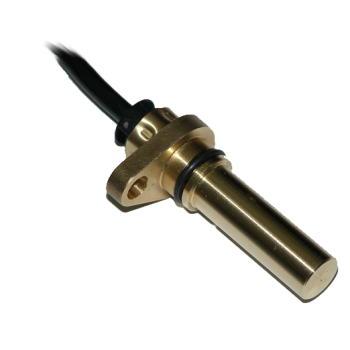

SDN3/4/8 FC serie Volledige grootte weergeven

SDN3/4/8 FC serie

2-kanaals sensor
Messing behuizing
Breed frequentie bereik

Offerte aanvragen voor dit product
Datablad sensoren Engels Datablad sensoren Engels (298.85 Kb)
Datablad sensoren Duits Datablad sensoren Duits (306.16 Kb)
2-Kanal Hall Diff. FC Documentatie 2-Kanal Hall Diff. FC (2,516.99 Kb)

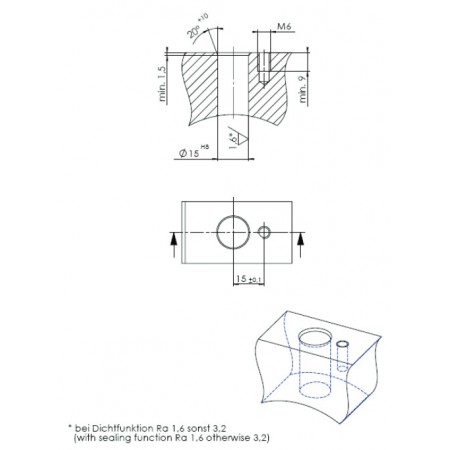

Montage Richtingsafhankelijk met asymmetrische flens
Afdichting P67, IP69K (Sensor)
Materiaal Huis: messing
Aandraaimoment 10 Nm
Switch / installatie afstand

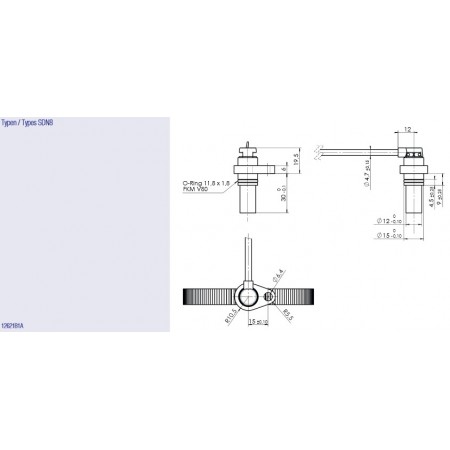

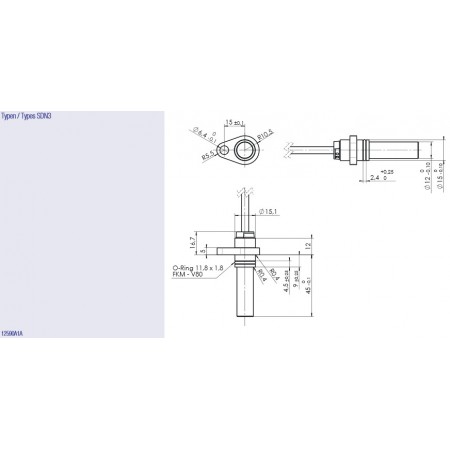

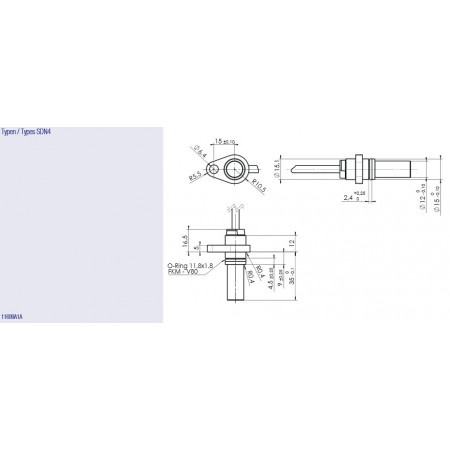

SDN3 & SDN4
Module 1: 0,3 mm ... 1,0 mm
Module 1,25: 0,3 mm ... 1,5 mm
Module 1,5: 0,3 mm ... 1,7 mm
Module 2: 0,3 mm ... 2,2 mm
Module 2,5: 0,3 mm ... 3,2 mm

Switch / installatie afstand
SDN8

Module 1: 0,2 mm ... 1,0 mm
Module 1,25: 0,2 mm ... 1,5 mm
Module 1,5: 0,2 mm ... 1,7 mm
Module 2: 0,2 mm ... 2,2 mm
Module 2,5: 0,2 mm ... 3,2 mm
Temperatuur sensor -40 °C ... +140 °C
-40 °C ... +160 °C (max. 500 bedrijfsuren)
Temperatuur kabel -40 °C ... +140 °C (over 3000 h) ... +160 °C (over 96 h)
Max. druk op meetoppervlak Dynamisch: 15 bar
Statisch: 15 bar
Max. trekkracht op de kabels 100 N
Weerstand Vibratie 30 g @ f = 10 Hz ... 500 Hz, 100 min in iedere richting
Shock (EN 60068-2-29) 50 g @ 11 ms, 3x in iedere richting
Shock (EN 60068-2-27) 100 g @ 6 ms, 3x in iedere richting
Breedband ruis ASD = 385,95 (m/s²)²/Hz @ f = 10 Hz ... 500 Hz , 5 h in iedere richting
Temperatuur schok 20 cyclussen: 25 min @ +140 ºC lucht --> 10 min @ +20 ºC water
Gemiddelde levensduur MTTF: 22,5 jaar (195.000 h) bij +100 °C
MTTFd: 45 jaar (390.000 h) bij +100 °C

Voeding 7 VDC ... 30 VDC (max. 55 V / 1 min)
Stroomverbruik < 30 mA @ 30 VDC
Frequentie bereik 0,1 Hz ... 20.000 Hz
Stroombelasting < 50 mA
Bescherming tegen kortsluiting Ja, tegen massa
Beveiliging tegen omgekeerde polariteit Ja
Isolatieweerstand 1000 VDC
Uitgang Rechthoek, 2 frequentie signaal, NPN zonder pull-up weerstand
Uitgangs signaalniveau Low: 0,6 V @ 40 mA
Draairichting en uitgangssignaal Flens links, versnelling draait met de klok mee
--> Signaal A volgt, Signaal B leidend.
Arbeidscyclus Module 1...2,5: 50º ± 10º
Faseverschuiving links-, rechtsom Module 2: 270° ±20° / 90° ±20°

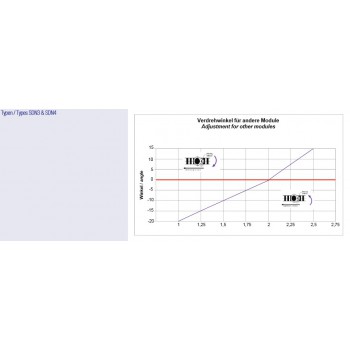

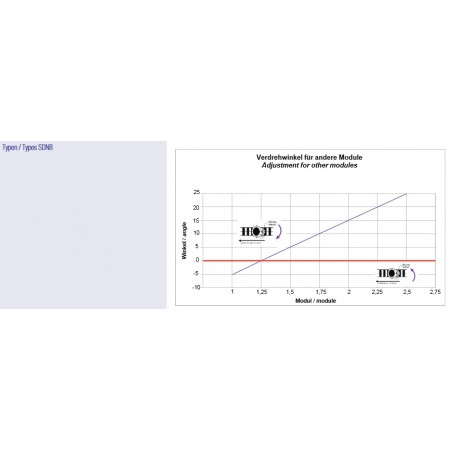

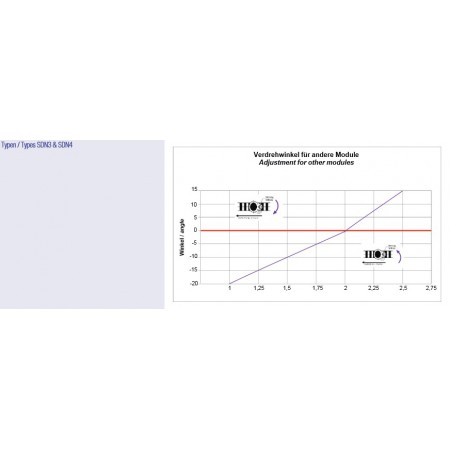

Fase verschuiving (afhankelijk van de module) Fase verschuiving van 90° / 270°alleen mogelijk met module max 2,5 via aanpassing van de sensor bouwvorm
Stijg-, dalings tijd 5 μs / 50 ns @ RL = 1,5 kΩ und VDC = 15 V
Kabel SDN3 & SDN4: 4-draad, 0,5 mm², niet afgeschermd
SDN8: 4-draad, 0,35 mm², niet afgeschermd

Aansluitkabel

Bruin: VDC
Blauw: Kanaal A
Wit: Kanaal B
Zwart: Massa

Stekker type J

Pin 1: VDC
Pin 2: Kanaal A
Pin 3: Kanaal B
Pin 4: Massa
Stekker type B Pin 1: VDC
Pin 2: Kanaal A
Pin 3: Massa
Pin 4: Kanaal B

EMC-Normen

ISO 7637-2: 1a, 2, 2a; scherpte graad 1, functionele status C
ISO 7637-2: 3a, 3b, 4, 5; scherpte graad 1, functionele status A
ISO 7637-3: 3a, 3b; scherpte graad 1, functionele status A
EN 13309 / ISO 11452-5 (1 Mhz ... 1000 Mhz, Modulation: CW / AW (1 kHz, 80 %)): 60 V / m

Verklaring van overeenstemming

EN 61000-4-2:1995 + A1:1998 + A2:2001
EN 61000-4-3:2006 + A1:2007
EN 61000-4-4:2004
EN 61000-4-6:1996 + A1:2001
EN 61000-4-8:1993 + A1:2001
