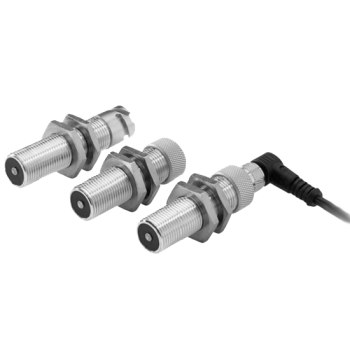

SIS IDG Inductief Standaard

Magnetisch inductief sensor

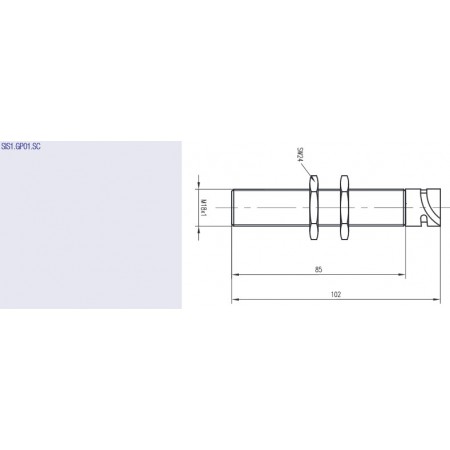

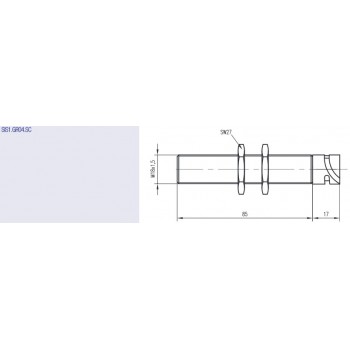

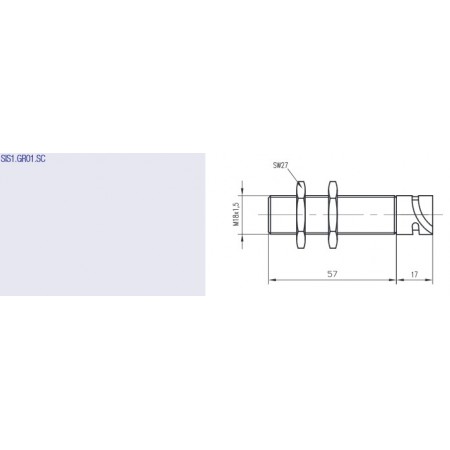

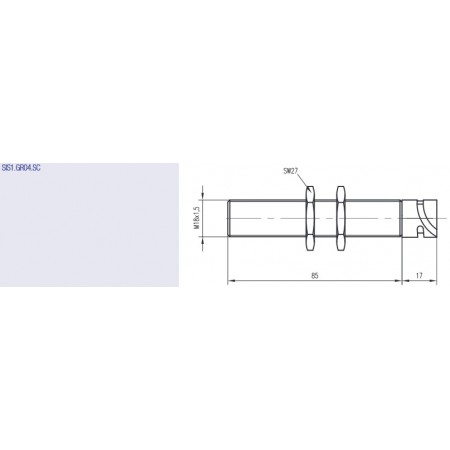

Behuizing Ø M18
Richtingsonafhankelijke inbouw

Offerte aanvragen voor dit product
Datablad sensoren Engels Datablad sensoren Engels (298.85 Kb)
Datablad sensoren Duits Datablad sensoren Duits (306.16 Kb)
Documentatie SIS IDG standaard Documentatie SIS IDG Inductief standaard (391.62 Kb)
Montage DIN, richtingsonafhankelijk
Materiaal Huis: verzinkt staal
Aandraaimoment 20 Nm
Switch/ installatie afstand 0.5 mm @ 1KHz; M2 Ueff ≥ 1V
Temperatuur -25 °C...+85 °C, -25 °C...+120 °C met stekker
Weerstand Vibratie 15g @ 1...2kHz
Shock 30g @ 11ms

Voeding Niet verplicht
Frequentie bereik 50 Hz ... 30 kHz
Maximum uitgansstroom 500 mA @ 24 VDC, +25 °C, 50 %arbeidscyclus
Aanbevolen belastingsweerstand Rl = 10KΩ

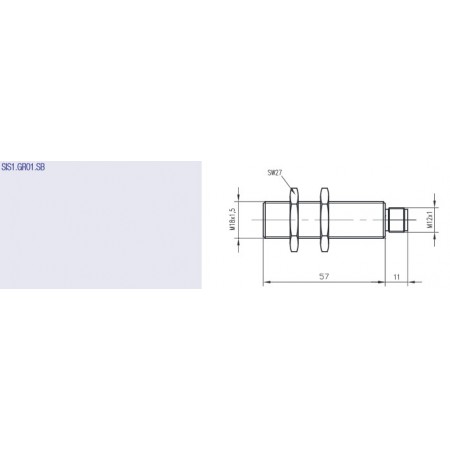

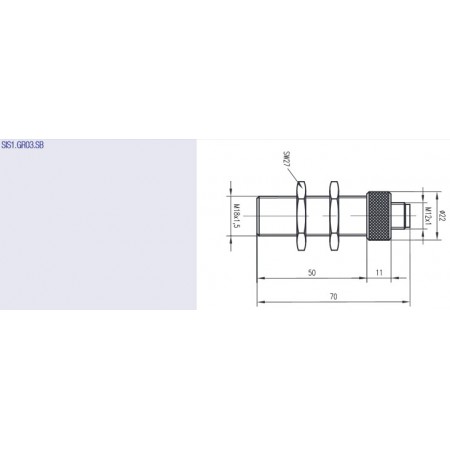

Aansluitstekker 4 pins stekker gemonteerd op de sensor, M12(mannelijk)
1: Signaal
2: Signaal
3: Vrij
4: Vrij
Aansluitstekker 3-pins TT Cannon CA-Com stekker gemonteerd op de sensor
A: Signaal
B: Vrij
C: Vrij
