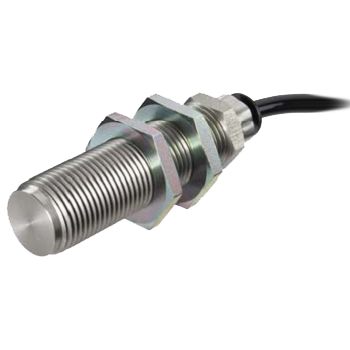

SHP10 Zoll Volledige grootte weergeven

SHP10 Zoll

1 kanaals sensor
RVS behuizing
Detectie vanaf 0 Hz
Richtingsonafhankelijke inbouw

Offerte aanvragen voor dit product
Datablad sensoren Engels Datablad sensoren Engels (298.85 Kb)
Datablad sensoren Duits Datablad sensoren Duits (306.16 Kb)
Documentatie Zoll Documentatie Zoll (265.34 Kb)

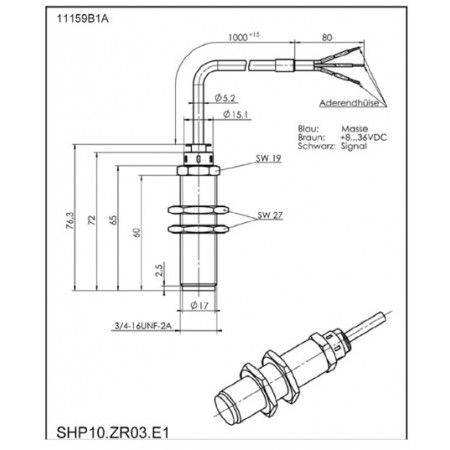

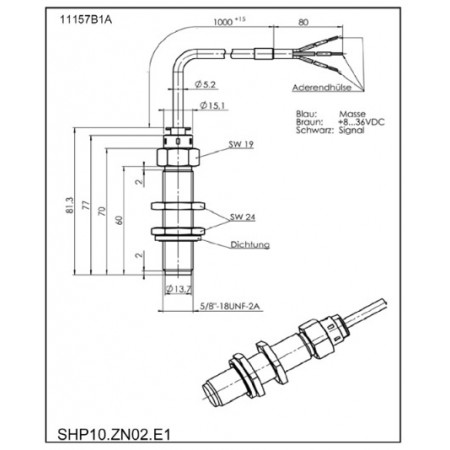

Montage DIN, richtingsonafhankelijk
Afdichting IP67 en IP69K
Materiaal Huis: roestvrij staal
Aandraaimoment 20 Nm
Toelaatbaar koppel 20 Nm
Switch / installatie afstand 3.2 mm @ 1KHz; M4 Basis: oprollen
Temperatuur -40°...+125 °C
Max. druk op meetoppervlak 20 bar
Weerstand Vibration 15 g @ 1...2000 Hz
Shock 30 g @ 11 ms
Bump 40 g @ 6 ms

Voeding 8...36 VDC
Verbruik onbelast <20 mA
Frequentie bereik 0...15.000HZ
Maximum uitgansstroom 500mA @ 24V DC, +25ºC
50mA @ 36V DC, +85ºC
Uitgangssignaal niveau Low: ≤ 2V; High: ≥Ub-2V
Bescherming tegen kortsluiting Tegen alle geleiders
Beveiliging tegen omgekeerde polariteit Tegen alle geleiders
Berekening van  de maximale belasting Rl= Ub (VDC)/ Imax(mA)
Aansluitstekker Bruin: +8...36 VDC
Zwart: Signaal
Blauw: Massa
Wit: Vrij
EMC-Normen EN 50081-2
EN 55011
EN 55022
EN 50082-2
EN 61000-4-2 (ESD, level B)
EN 61000-4-3 (HF-Field, level A)
EN 61000-4-4 (Burst, level B)
EN 61000-4-6 (HF-line, level A)
