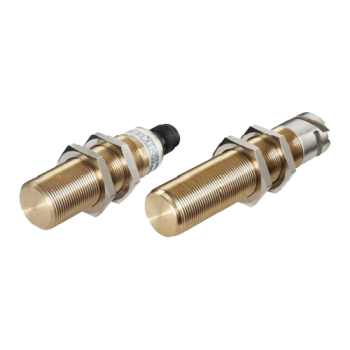

SHP/N7 - M18 Messing Volledige grootte weergeven

SHP/N7 - M18 Messing

1 kanaals sensor
Messing behuizing
Detectie vanaf 0 Hz
Richtingsonafhankelijke inbouw

Offerte aanvragen voor dit product
Datablad sensoren Engels Datablad sensoren Engels (298.85 Kb)
Datablad sensoren Duits Datablad sensoren Duits (306.16 Kb)
Documentatie M18 messing Documentatie M18 messing (255.45 Kb)
Montage DIN, richtingsonafhankelijk
Afdichting IP67 met geschikte connector
Materiaal Huis: messing
Aandraaimoment 20 Nm
Switch / installatie afstand 3.2 mm @ 1KHz; M4 Basis: oprollen
Temperatuur -40°...+125 °C
Max. druk op meetoppervlak 20 bar
Toelaatbaar koppel 20 Nm
Weerstand Vibration 15 g @ 1...2000 Hz
Shock 30 g @ 11 ms
Bump 40 g @ 6 ms
Gemiddelde levensduur MTFF: 200 jaar (1.750.000h) bij +100 ºC
MTFFd: 400 jaar (3.500.000h) bij +100 ºC

Voeding 8...36 VDC
Verbruik onbelast <20 mA
Frequentie bereik 0...15000HZ
Maximum uitgansstroom 500mA @ 24V DC, +25ºC
50mA @ 36V DC, +85ºC
Uitgangssignaal niveau Low: ≤ 2V; High: ≥Ub-2V
Bescherming tegen kortsluiting Tegen alle geleiders
Beveiliging tegen omgekeerde polariteit Tegen alle geleiders
Berekening van  de maximale belasting Rl= Ub (VDC)/ Imax(mA)

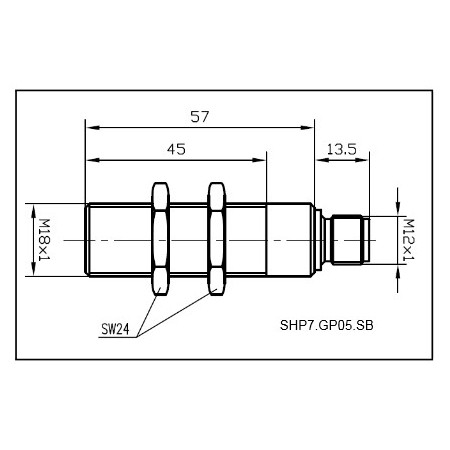

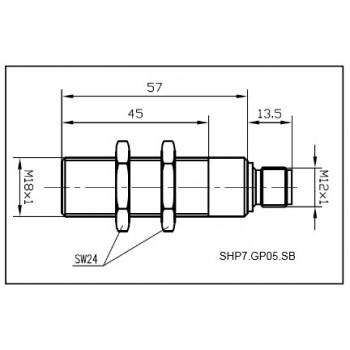

Aansluitstekker SHP7.GP05.SB 1: +8...36 VDC
2: Vrij
3: Massa
4: Signaal

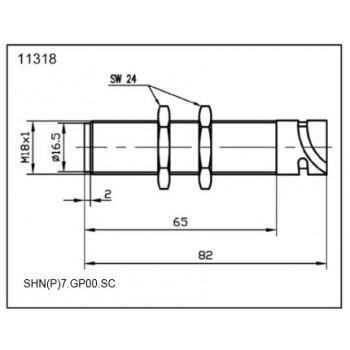

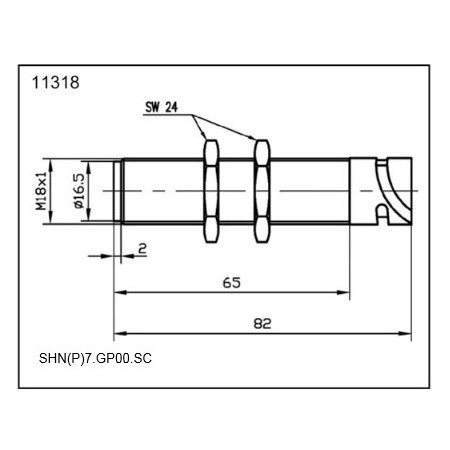

Aansluitstekker SHN/P7.GP00.SC en

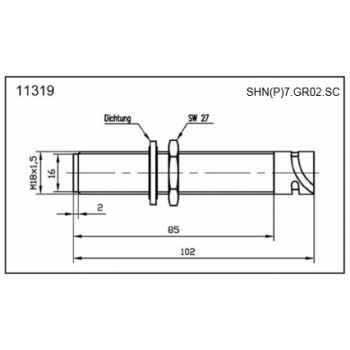

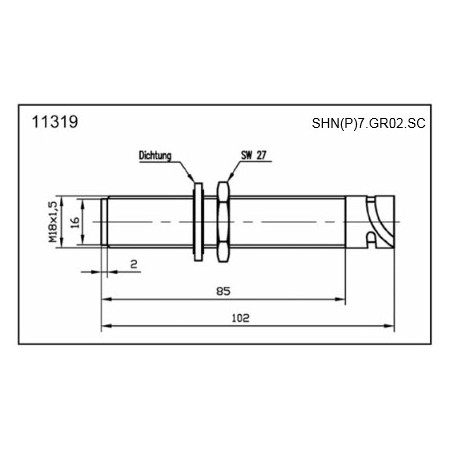

SHN/P7.GR02.SC
A: Signaal
B: Massa
C: +8...36 VDC
EMC-Normen EN 50081-2
EN 55011
EN 55022
EN 50082-2
EN 61000-4-2 (ESD, level B)
EN 61000-4-3 (HF-Field, level A)
EN 61000-4-4 (Burst, level B)
EN 61000-4-6 (HF-line, level A)
