SHN/P10 - SHN/P7 - M18 Volledige grootte weergeven

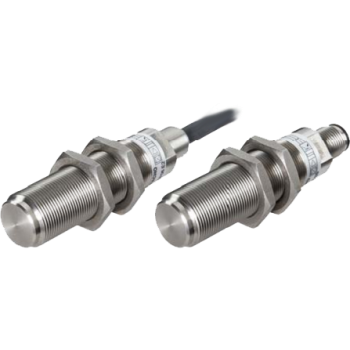

SHN/P10 - SHN/P7 - M18

1 kanaals sensor
RVS behuizing
Detectie vanaf 0 Hz
Richtingsonafhankelijke inbouw

Offerte aanvragen voor dit product
Datablad sensoren Engels Datablad sensoren Engels (298.85 Kb)
Datablad sensoren Duits Datablad sensoren Duits (306.16 Kb)
Documentatie M18 Documentatie M18 (342.89 Kb)
Montage DIN, richtingsonafhankelijk
Afdichting SHN10.GR17.E1
SHP10.GR17.E1: IP69K
SHP10.GR17.08: IP69K stekker IP67
SHP10.GR17.E05SUR: IP69K stekker IP67
SHP7.GR09.SC
SHN7.GR09.SC
SHP7.GR10.SC: IP67 met geschikte connector
Materiaal Huis: roestvrijstaal
Aandraaimoment 20 Nm
Switch / installatie afstand 3.2 mm @ 1KHz; M4 Basis: oprollen
Temperatuur -40°...+125 °C
Vibration 15 g @ 1...2000 Hz
Shock 30 g @ 11 ms
Bump 40 g @ 6 ms
20 bar: SHN10.GR17.E1 - SHP10.GR17.E1 -
SHP10.GR17.08 - SHP10.GR17.E05SUR
25bar: SHP7.GR09.SC - SHN7.GR09.SC -
SHP7.GR10.SC
Weerstand Vibration 15 g @ 1...2000 Hz
Shock 30 g @ 11 ms
Bump 40 g @ 6 ms
Toelaatbaar koppel 20 Nm
Gemiddelde levensduur MTTF: 200 jaar (1.750.000h) bij +100 ºC
MTTFd: 400 jaar (3.500.000h) bij +100 ºC

Voeding 8...36 VDC
Verbruik onbelast <20 mA
Frequentie bereik 0...15000HZ
Maximum uitgansstroom 500mA @ 24V DC, +25ºC
50mA @ 36V DC, +85ºC
Uitgangssignaal niveau Low: ≤ 2V; High: ≥Ub-2V
Bescherming tegen kortsluiting Tegen alle geleiders
Beveiliging tegen omgekeerde polariteit Tegen alle geleiders
Berekening van  de maximale belasting Rl= Ub (VDC)/ Imax(mA)

Aansluitstekker SHN/P10.GR17.E1

Bruin: +8...36 VDC
Zwart: Signaal
Blauw: Massa
Wit: Vrij

Aansluitstekker SHP10.GR17.08

1: +8...36 VDC
2: Vrij
3: Massa
4: Signaal

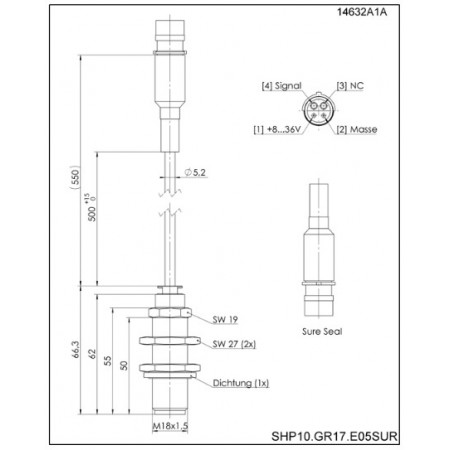

Aansluitstekker SHP10.GR17.E05SUR

1: +8...36 VDC
2: Massa
3: Vrij
4: Signaal

Aansluitstekker SHP/N7.GR09.SC en SHP7.GR10.SC

A: Signaal
B: Massa
C: +8...36 VDC

EMC-normen

EN 50081-2
EN 55011
EN 55022
EN 50082-2
EN 61000-4-2 (ESD, level B)
EN 61000-4-3 (HF-Field, level A)
EN 61000-4-4 (burst, level B)
EN 61000-4-6 (HF-line, level A)
