SHN/P10 - SHN/P7 - M16 Volledige grootte weergeven

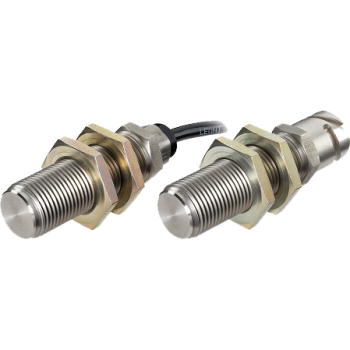

SHN/P10 - SHN/P7 - M16

1 kanaals sensor
RVS behuizing
Detectie vanaf 0 Hz
Richtingsonafhankelijke inbouw

Offerte aanvragen voor dit product
Datablad sensoren Engels Datablad sensoren Engels (298.85 Kb)
Datablad sensoren Duits Datablad sensoren Duits (306.16 Kb)
Documentatie M16 Documentatie M16 (283.94 Kb)
Montage DIN, richtingsonafhankelijk

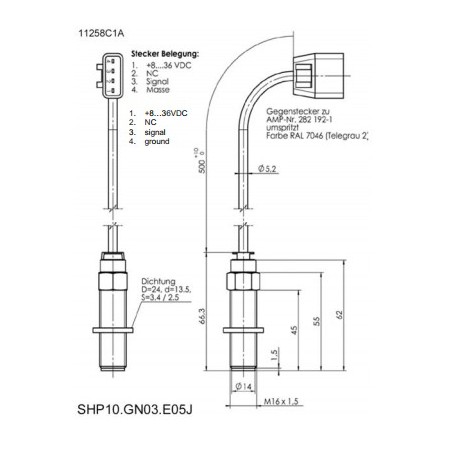

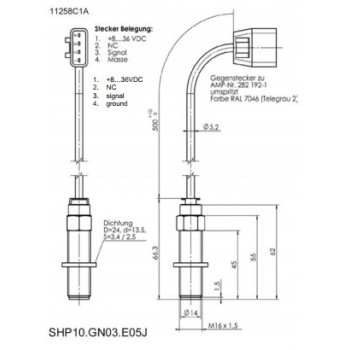

Afdichting SHP10.GN03.E05J  IP69K

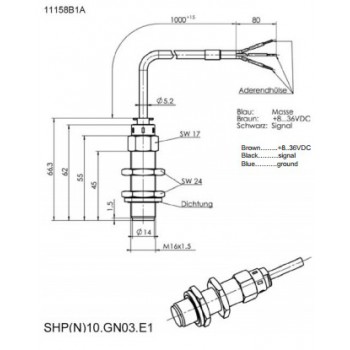

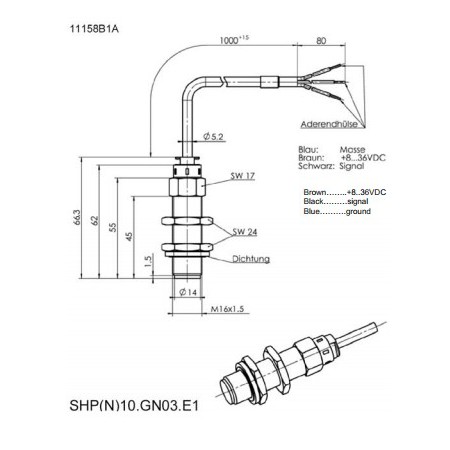

SHN/P10.GN03.E1 IP69K

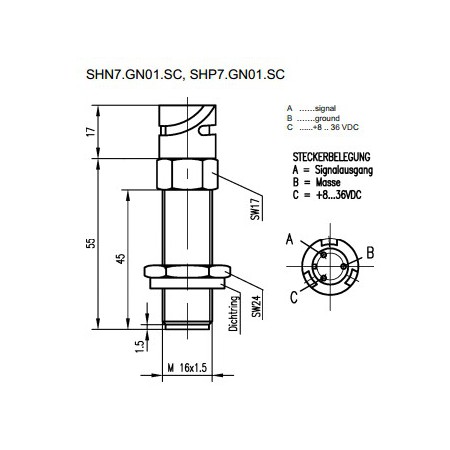

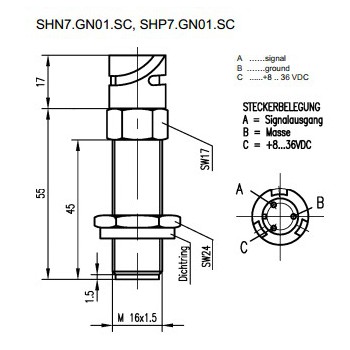

SHN/P7.GN01.SC IP67
Materiaal Huis: Roestvrij staal
Aandraaimoment 50 Nm
Switch / installatie afstand 3.2 mm @ 1KHz; M4 Basis: oprollen
Temperatuur -40°...+125 °C
Max. druk op meetoppervlak 20 bar
Weerstand Vibration 15 g @ 1...2000 Hz
Shock 30 g @ 11 ms
Bump 40 g @ 6 ms
Gemiddelde levensduur MTTF: 200 jaar (1.750.000h) bij +100 ºC
MTTFd: 400 jaar (3.500.000h) bij + 100 ºC

Voeding 8...36 VDC
Verbruik onbelast ≤20 mA
Frequentie bereik 0...15000HZ
Maximum uitgangsstroom 500mA @ 24V DC, +25ºC
50mA @ 36V DC, +85ºC
Uitgangssignaal niveau Low: ≤ 2V; High: ≥Ub-2V
Bescherming tegen kortsluiting Tegen alle geleiders
Beveiliging tegen omgekeerde polariteit Tegen alle geleiders
Berekening van de maximale belasting Rl= Ub (VDC)/ Imax(mA)
Aansluitstekker SHP10.GN03.E05J pin1: +8...36 VDC
pin2: vrij
pin3: Signaal
pin4: Massa
Aansluitstekker SHN/P10.GN03.E1 Bruin: +8...36 VDC
Zwart: Signaal
Blauw: Massa
Wit: Vrij
Aansluitstekker SHN/P7.GN01.SC A: Signaal
B: Massa
C: +8...36 VDC
EMC-normen EN 50081-2
EN 55011
EN 55022
EN 50082-2
EN 61000-4-2 (ESD, level B)
EN 61000-4-3 (HF-Field, level A)
EN 61000-4-4 (burst, level B)
EN 61000-4-6 (HF-line, level A)
