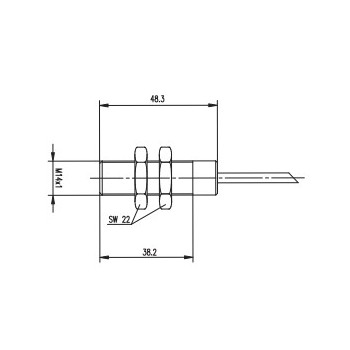

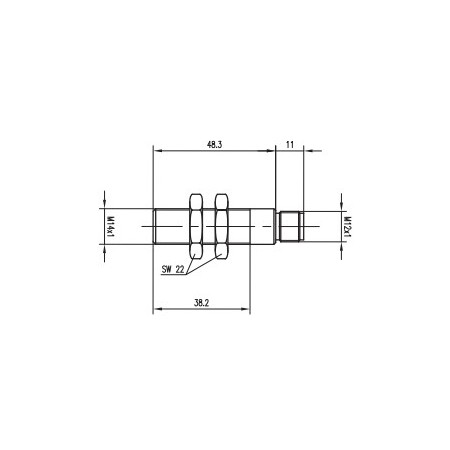

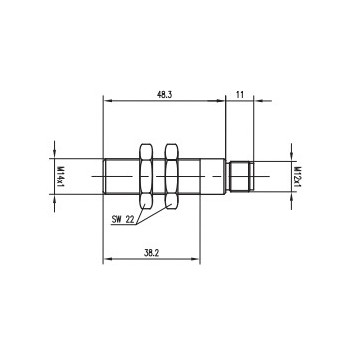

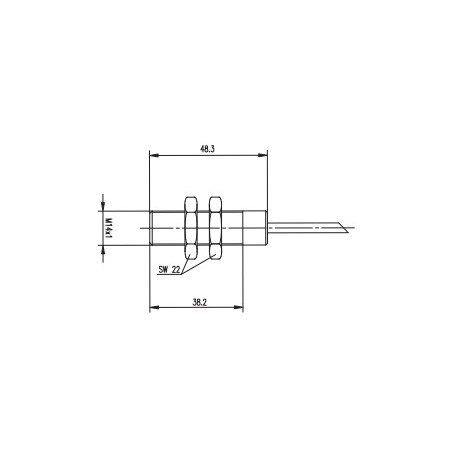

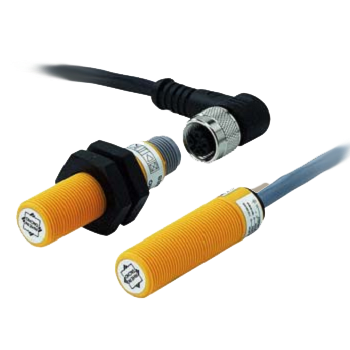

SHN9 - M14 Light Duty Volledige grootte weergeven

SHN9 - M14 Light Duty

1 kanaals sensor
Kunststof behuizing
Detectie vanaf 0 Hz
Richtingsonafhankelijke inbouw

Offerte aanvragen voor dit product
Datablad sensoren Engels Datablad sensoren Engels (298.85 Kb)
Datablad sensoren Duits Datablad sensoren Duits (306.16 Kb)
Documentatie M14 Light Duty Documentatie M14 Light Duty (279.87 Kb)
Montage DIN, richtingsonafhankelijk
Afdichting IP65
Materiaal Huis: PES 30% GF
Aandraaimoment 2,5 Nm
Switch/ installatie afstand 3.5 mm @ 1KHz; M4 Basis: oprollen
Temperatuur -25 °C...+85 °C
Max. druk op meetoppervlak 0 bar
Weerstand Vibration 15 g @ 1 HZ...2 KHz
Shock 30 g @ 11 ms
Bump 40 g @ 6 ms
Gemiddelde levensduur MTTF: 200 jaar (1.750.000h) bij +100 °C
MTTFd: 400 jaar (3.500.000h) bij +100 °C

Voeding 8...36 VDC
Verbruik onbelast <20 mA
Frequentie bereik 0...150 KHZ
Maximum uitgansstroom 500mA @ 24 VDC, +25ºC
50mA @ 36 VDC, +85ºC
Uitgangssignaal niveau Low: ≤ 2V; High: ≥Ub-2V
Bescherming tegen kortsluiting Tegen alle geleiders
Beveiliging tegen omgekeerde polariteit Tegen alle geleiders
Berekening van  de maximale belasting Rl= Ub (VDC)/ Imax(mA)
Aansluitkabel (E) Licht:     =Scherm
Groen:   =VDC
Bruin:    =Massa
Wit:       =Signaal
Scherm
Aansluitstekker (SC/SD) 1:  =VDC
2:  =Signaal
3:  =Massa
4:  =Vrij
Verklaring van overeenstemming EN 61000-4-2:1995 + A1:1998 + A2:2001
EN 61000-4-3:2006 + A1:2007
EN 61000-4-4:2004
EN 61000-4-6:1996 + A1:2001
EN55011
EN55022
