1 kanaals sensor

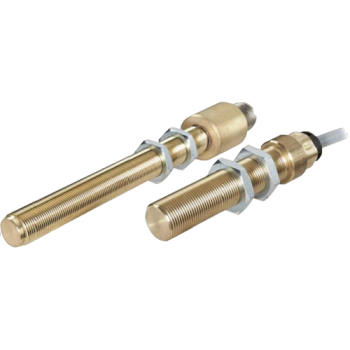

Messing behuizing
Detectie vanaf 0 Hz
Richtingsonafhankelijke inbouw
| Datablad sensoren Engels | Datablad sensoren Engels | (298.85 Kb) |
| Datablad sensoren Duits | Datablad sensoren Duits | (306.16 Kb) |
| 1-Kanal Hall M14 Heavy Duty | Documentatie 1-Kanal Hall M14 Heavy Duty | (963.44 Kb) |
| Montage | DIN, richtingsonafhankelijk |
| Afdichting | SHN11.GK11/12.E4 IP67 en IP69K SHN11.GK13.SC/SD IP67 met geschikte connector |
| Materiaal | Huis: messing |
| Aandraaimoment | 18 Nm |
| Switch / installatie afstand | 3.5 mm @ 1KHz; M4 Basis: oprollen |
| Temperatuur bij gebruik | -40°...+125 °C |
| Bewaartemperatuur | -40°...+125 °C |
| Max. druk op meetoppervlak | 5 bar |
| Weerstand | Vibration 15 g @ 1...2000 Hz Shock 30 g, 11 ms Bump 40 g @ 6 ms |
| Voeding | 8...36 VDC |
| Verbruik onbelast | ≤20 mA |
| Frequentie bereik | 0...15000HZ |
| Maximum uitgangsstroom | 500mA @ 24V DC, +25ºC 50mA @ 36V DC, +85ºC |
| Uitgang | SHN11.GK13.SC/SD Pull-Up 3k6 SHN11.GK11/12.E4 Pull-up 10k |
| Uitgangssignaal niveau | Low: ≤ 2V; High: ≥Ub-2V |
| Bescherming tegen kortsluiting | Tegen alle geleiders |
| Beveiliging tegen omgekeerde polariteit | Tegen alle geleiders |
| Berekening van de maximale belasting | Rl= Ub (VDC)/ Imax(mA) |

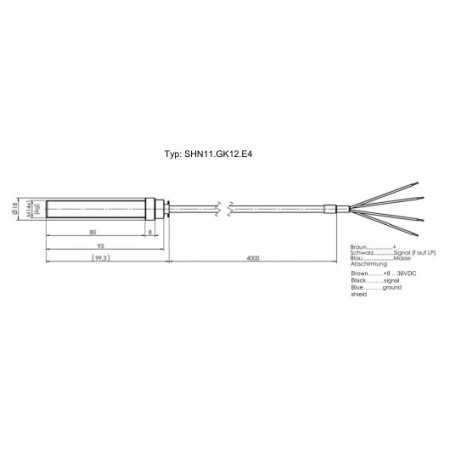

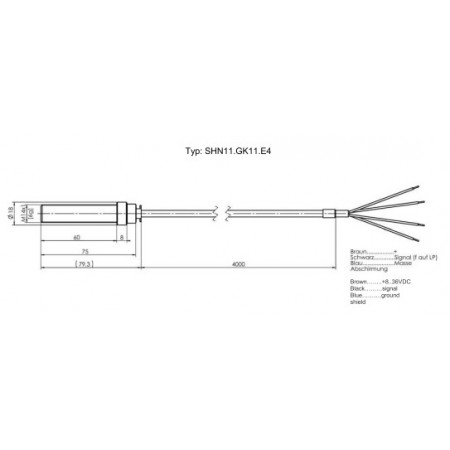

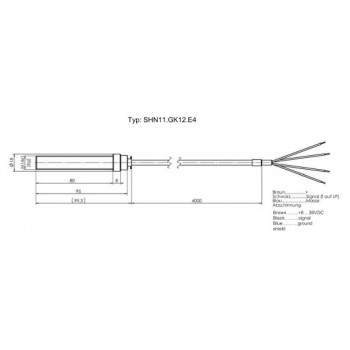

| Aansluitkabel (E) | Bruin: =VDC Zwart: =Signaal Blauw: =Massa Scherm |

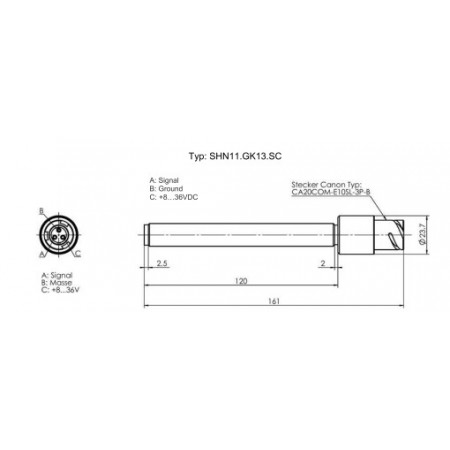

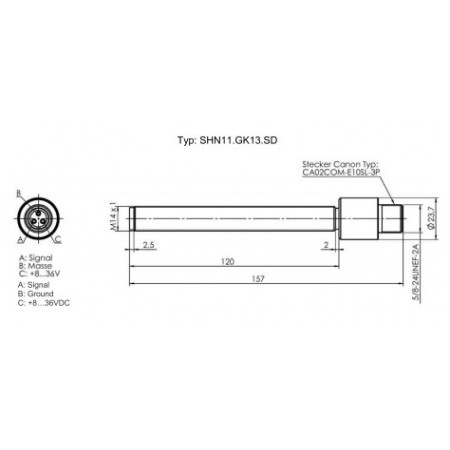

| Aansluitstekker (SC/SD) | A: =Signaal B: =Massa C: =VDC |
