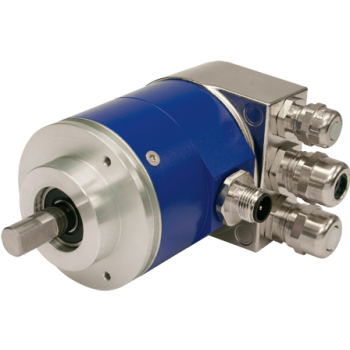

GXMMW + impulsuitgang Absoluut multiturn Volledige grootte weergeven

GXMMW + impulsuitgang Absoluut multiturn

Multiturn 13x16 bit
Ø6, 10 mm as
Diverse busvarianten + SSI
Impulsuitgang

Offerte aanvragen voor dit product
Handl. GC_GB_GXA_GEMMW CANopen Handleiding GC_GB_GXA_GEMMW CANopen Duits/Engels (660.53 Kb)
Handl. GC_GB_GXA_GEMMW DeviceNet Handleiding GC_GB_GXA_GEMMW DeviceNet Duits/Engels (372.45 Kb)
Handl. GC_GB_GXA_GEMMW Profibus Handleiding GC_GB_GXA_GEMMW Profibus Duits/Engels (391.72 Kb)
Handl. GC_GB_GXA_MMW EtherCat Handleiding GC_GB_GXA_MMW EtherCat Duits/Engels (257.50 Kb)
Handl. GC_GB_GXA_MMW EtherNet-IP Handleiding GC_GB_GXA_MMW EtherNet-IP Duits/Engels (256.11 Kb)
Handleiding GC_GB_GXA_MMW PoE Handleiding GC_GB_GXA_MMW PoE Duits/Engels (186.40 Kb)
Handl. GC_GB_GXA_MMW Powerlink Handleiding GC_GB_GXA_MMW Powerlink Duits/Engels (268.59 Kb)
Handl. GC_GB_GXA_MMW PROFINET Handleiding GC_GB_GXA_MMW PROFINET Duits/Engels (314.77 Kb)
Handleiding GC_GB_GXA_MMW SSI Handleiding GC_GB_GXA_MMW SSI Duits/Engels (198.59 Kb)
Certificaat GXMMW Certificaat GXMMW (245.52 Kb)
Documentatie GXMMW Duits Documentatie GXMMW Duits (279.78 Kb)
Documentatie GXMMW Engels Documentatie GXMMW Engels (297.84 Kb)
Behuizing ø58 mm

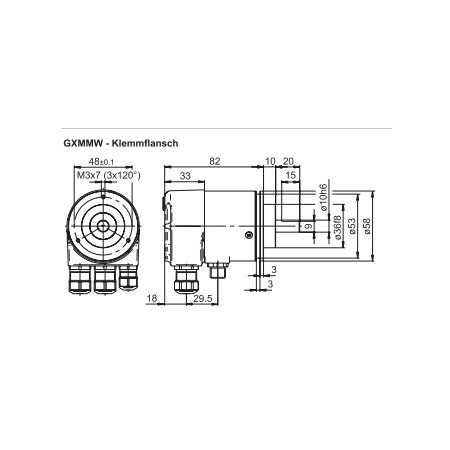

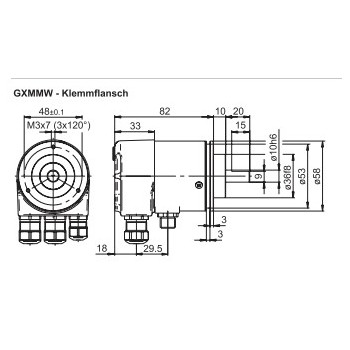

As ø10 mm klemflens

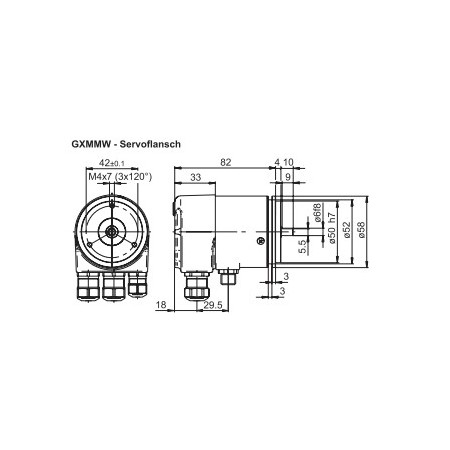

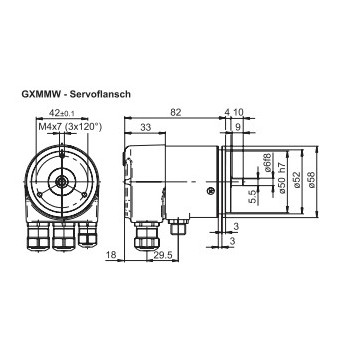

ø6 mm servoflens
Afdichting IP 54
IP 65
Toerental ≤10000 rpm (mechanischl)
≤6000 rpm (electrisch)
Materiaal Huis: staal
Flens: aluminium
Bus klem: aluminium
Temperatuur -25...+85 °C
-40...+85 °C (optioneel)
Luchtvochtigheid 95 % non-condensing
Resistance DIN EN 60068-2-6
Vibration 10 g, 16-2000 Hz
DIN EN 60068-2-27
Shock 200 g, 6 ms
Gewicht 670 g
Aansluiting Bus klem

Voedingsspanning 10...30 VDC

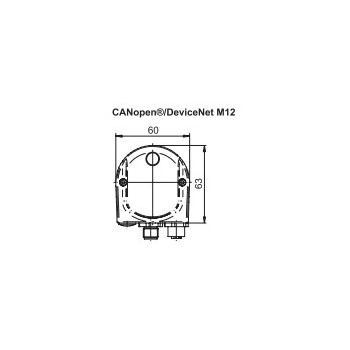

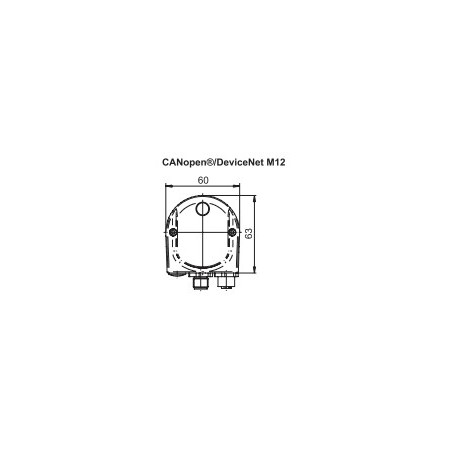

Interfaces CANopen®
DeviceNet

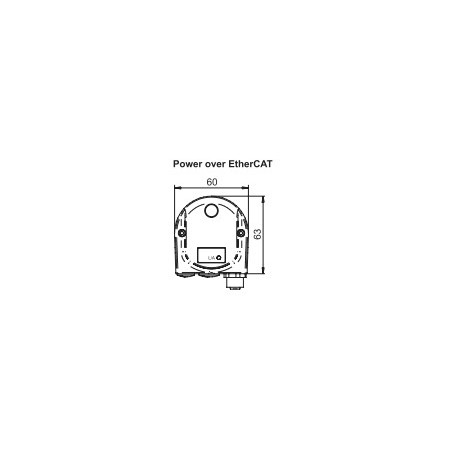

EtherCAT
EtherNet/IP
PoE

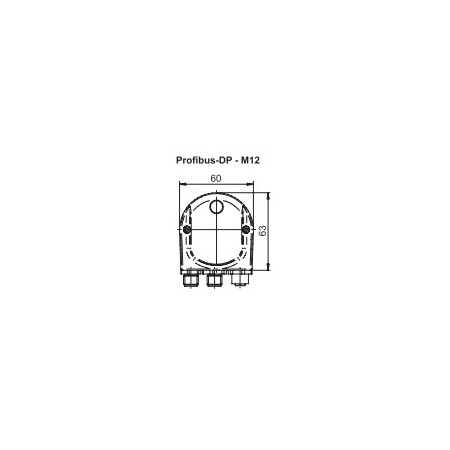

Profibus
PROFINET
POWERLINK

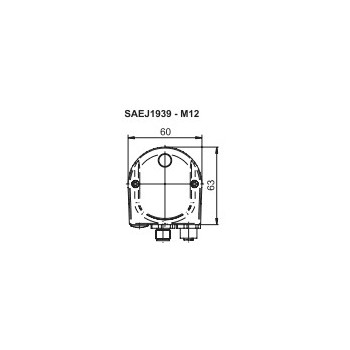

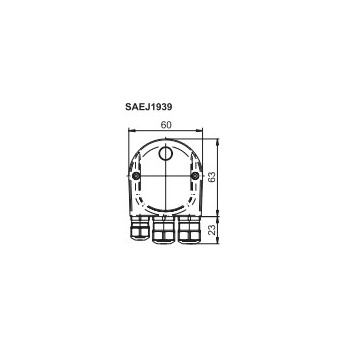

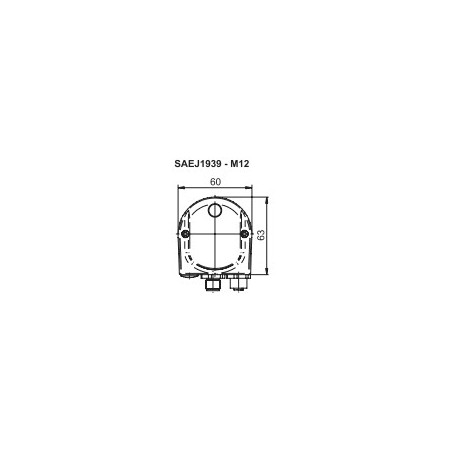

SAEJ1939

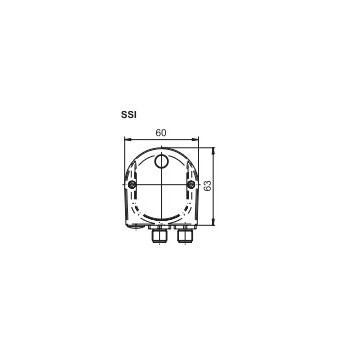

SSI
Resolutie ≤8192 / 13 bit
Aantal omwentelingen ≤65536 / 16 bit
Impuls uitgang 2048 pulsen A90°B
+ inverted
Nauwkeurigheid ±0.025 °
Werkingsprincipe Optisch
Code Binair
Draairichting CW/CCW
DIN norm DIN EN 61000-6-2
DIN EN 61000-6-4
Programering Steps per revolution
Number of revolutions
Preset
Scaling
Rotating direction
Diagnose functie Position or parameter error
Multiturn sensing
Status indicator DUO-LED integrated in bus cover
Keurmerk UL toegelaten / E63076
