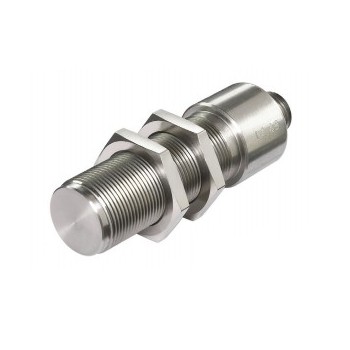

SDN0/1 SDP0/1 - M18 Volledige grootte weergeven

SDN0/1 SDP0/1 - M18

2-kanaals sensor
X12CrNiS18 8 behuizing
Met of zonder richtingsherkenning

Offerte aanvragen voor dit product
Datablad sensoren Engels Datablad sensoren Engels (298.85 Kb)
Datablad sensoren Duits Datablad sensoren Duits (306.16 Kb)
2-Kanal Hall Diff. M18 Documentatie 2-Kanal Hall Diff. M18 (1,843.14 Kb)
Montage Din draad, richtingsonafhankelijk
Materiaal Huis: X12CrNiS18 8
Switch /installatie afstand 0,3...2,5 mm (module 2)
Temperatuur -40 °C ... +125 °C

Voeding 8...36VDC
Stroomverbruik < 33mA @24 V beide uitgangen laag
< 23mA @24 V beide uitgangen hoog
Frequentie bereik 2Hz...20kHz
Stroombelasting 50 mA (@ 36V, 125°C, 50% op tijd)
500 mA (@ 24V, 25°C, 50% op tijd)
Bescherming tegen kortsluiting Ja, tegen alle geleiders
Uitgang PNP of NPN
Uitgangs signaalniveau Low: ≤2 V, High: ≥Ub-2V
Draairichting en uitgangssignaal Rechtsdraaiend: hoog, linksdraaiend: laag

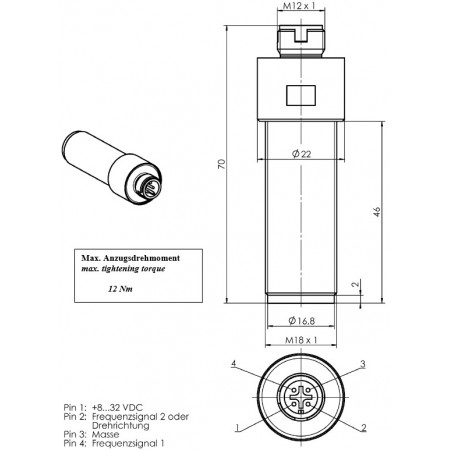

Stekker Pin 1: 8...32 VDC
Pin 2: Frequentie signaal 2 of draairichting 1
Pin 3: Massa
Pin 4: Frequentie signaal 1
