SDN/P0 - SDN/P1 FA serie Volledige grootte weergeven

SDN/P0 - SDN/P1 FA serie

2 kanaals sensor
Voor gebruik in extreme omstandigheden
Gebruikt in hydraulische motoren

SDN/P0 - SDN/P1 FA serie

Offerte aanvragen voor dit product
Datablad sensoren Engels Datablad sensoren Engels (298.85 Kb)
Datablad sensoren Duits Datablad sensoren Duits (306.16 Kb)
Documentatie FA Baureihe Documentatie FA Baureihe (517.22 Kb)

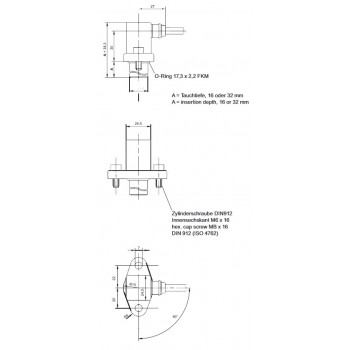

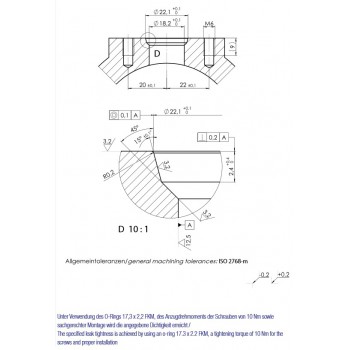

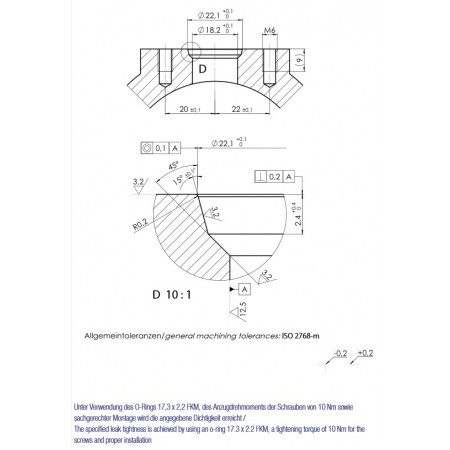

Montage Richtingsafhankelijk met asymmetrische flens
Afdichting IP67, IP69K
Draairichting Draait rechtsom
Aandraaimoment 10 Nm

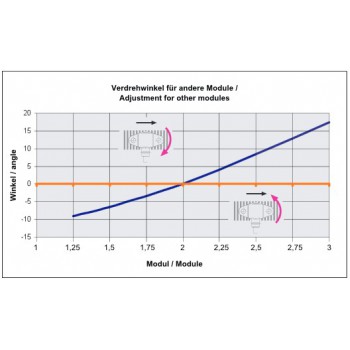

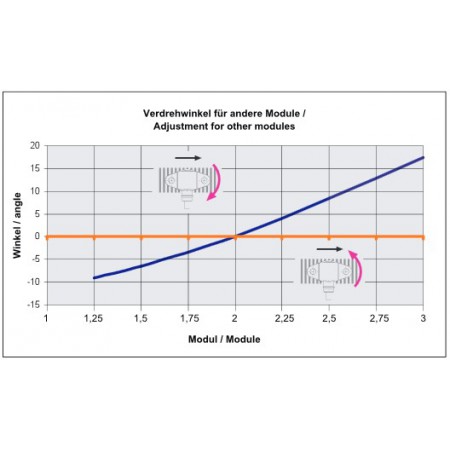

Switch / installatie afstand Module 1: 0,2 ... 1,3 mm
Module 1,25: 0,2 ... 1,8 mm
Module 1,5: 0,2 ... 2,0 mm
Module 2: 0,2 ... 2,5 mm
Module 2,5: 0,2 ... 3,5 mm
Temperatuur -40 °C ... +125 °C
Max. druk op meetoppervlak Dynamisch 10 bar
Statisch 10 bar
Max. trekkracht op de kabels 75 N
Weerstand Vibratie Sinus: f = 5 ... 57 Hz (1,5 mm p-p) / f = 57 ... 2000 Hz (10 g)
Shock 3x: a = 15g, 11 ms, in iedere richting / 3x: a = 25g, 6 ms, in iedere richting
Temperatuur schok 20 cyclussen: onderdompel test van +120 ºC lucht tot +23 ºC water
Temperatuur wisseling 1000 cyclussen: -40 ºC tot +125 ºC lucht
Valtest 1 m
Lage temperatuur test (IEC 68-2-1) -55 °C / 16 h
Droge-, hittetest +125 °C / 16 h
Gemiddelde levensduur (elektronisch) 120.000h

Voeding 8 VDC ... 32 VDC
Stroomverbruik < 33 mA @ 24 V, beide uitgangen laag
< 23 mA @ 24 V, beide uitgangen hoog
Frequentie bereik 0,1 ... 20.000 Hz
Stroombelasting 500 mA @ 24 V, +25 °C / 50 % arbeidscyclus
0 mA @ 24 V, +125 °C / 50 % arbeidscyclus
Bescherming tegen kortsluiting Ja
Beveiliging tegen omgekeerde polariteit Ja
Laad capaciteit ≤ 2,2 nF
Ohmse belasting ≥ 10 kOhm
Uitgang NPN met 5k Pull-up-Weerstand / PNP met 5k Pull-down-Weerstand
Uitgangs signaalniveau Low: ≤ 2 V; High: ≥ 5 V
Draairichting en uitgangssignaal Rechtsdraaiend: hoog / linksdraaiend: laag
Arbeidscyclus Module 2: 50 % ± 10 %
Faseverschuiving links-, rechtsom Module 2: 270° ± 45° / 90° ± 45°
Kabel 4-draads met 0,75 mm²
Aansluitkabel Bruin: 8 ... 32 VDC
Blauw: Massa
Zwart: Frequentiesignaal 1
Wit: Frequentiesignaal 2 of richtingssignaal
Aansluitstekker 1: 8 ... 32 VDC
2: Massa3: Frequentiesignaal 1
4: Frequentiesignaal 2 of richtingssignaal
