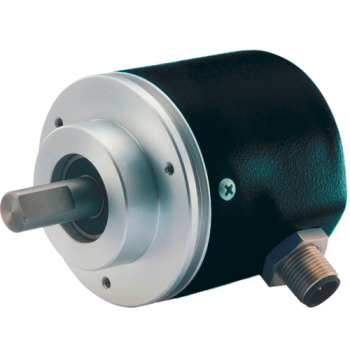

GXP8W Absoluut multiturn Devicenet Volledige grootte weergeven

GXP8W Absoluut multiturn Devicenet

Multiturn 13x16 bit
Ø6, 10 mm as
DeviceNet uitgang

Offerte aanvragen voor dit product
Documentatie GXP8W Duits Documentatie GXP8W Duits (232.60 Kb)
Documentatie GXP8W Engels Documentatie GXP8W Engels (227.93 Kb)
Handleiding GXP8W Handleiding GXP8W Duits-Engels (365.11 Kb)
Certificaat GXP8W Certificaat GXP8W (245.52 Kb)
Behuizing ø58 mm

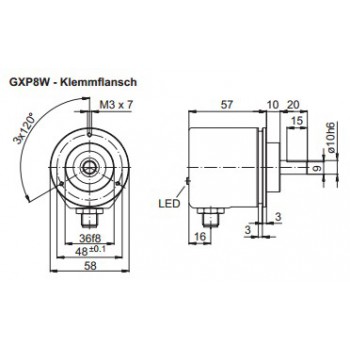

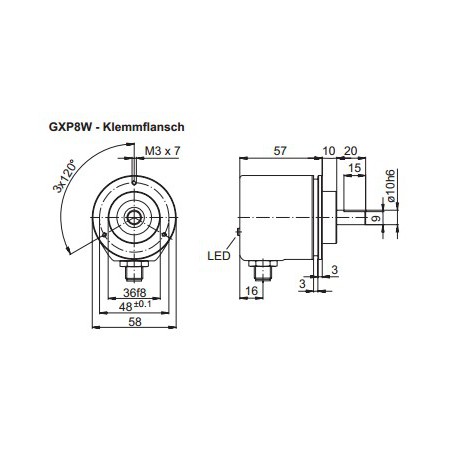

As ø10 mm klemflens

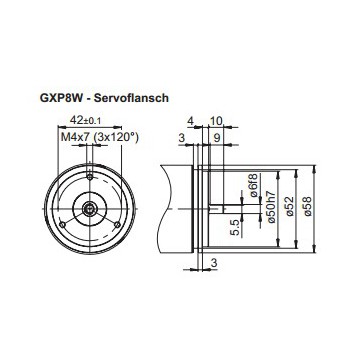

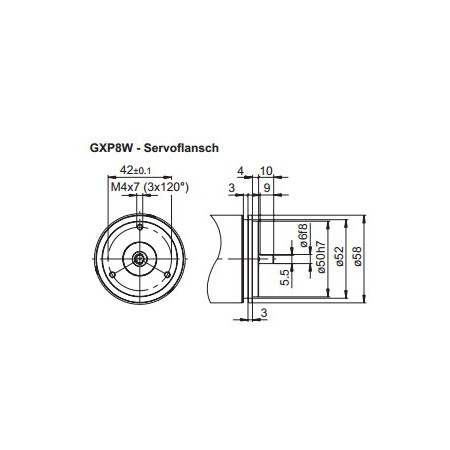

ø6 mm servoflens
Afdichting IP 54
IP 65
Toerental ≤10000 rpm (mechanisch)
≤6000 rpm (electrisch)
Materiaal Huis: staal
Flens: aluminium
Temperatuur -25...+85 °C
-40...+85 °C (optioneel)
Luchtvochtigheid 95 % non-condensing
Resistance DIN EN 60068-2-6
Vibration 10 g, 16-2000 Hz
DIN EN 60068-2-27
Shock 200 g, 6 ms
Gewicht 350 g
Aansluiting Stekker M12, 5-polig

Voedingsspanning 10...30 VDC
Verbruik onbelast ≤50 mA (24 VDC)
Interface DeviceNet
Transmission rate 125...500 kBaud
Profile conformity Device Profile Encoder V 1.0
Operating mode I/O-Polling, Cyclic, Change of State
Identifier 11 bit
Resolutie ≤8192 / 13 bit
Aantal omwentelingen ≤65536 / 16 bit
Nauwkeurigheid ±0.025 °
Werkingsprincipe Optisch
Code Binair
Draairichting CW default, programmable
Uitgangssignalen CAN bus standard ISO / DIS 11898
DIN Norm DIN EN 61000-6-2
DIN EN 61000-6-4
Programmering Operating modes
Total resolution
Preset
Scaling
Diagnosefunctie Position or parameter error
Multiturn sensing
Status indicator DUO-LED integrated in housing
Keurmerk UL toegelaten / E63076
